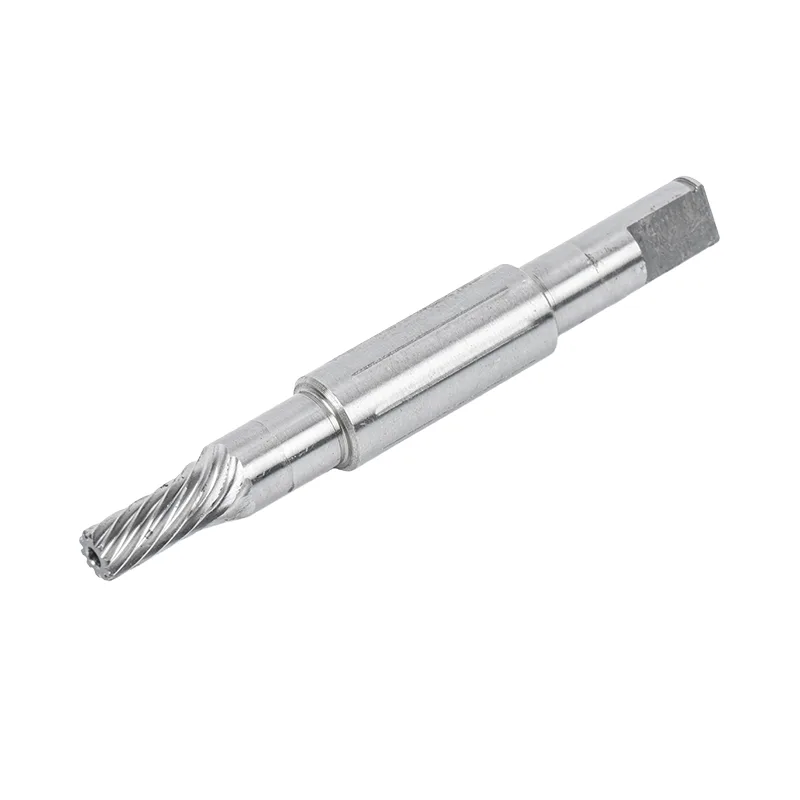

Wybór prawaWał silnika napędzany hydraulicznieto kluczowa decyzja inżynieryjna, która bezpośrednio wpływa na wydajność, trwałość i niezawodność układu hydraulicznego. Niezależnie od tego, czy wybierany jest wał do mobilnego zastosowania hydraulicznego, przemysłowy zespół napędowy czy specjalistyczny sprzęt, proces selekcji wymaga dokładnej oceny wielu parametrów technicznych. W tym przewodniku omówiono pięć podstawowych czynników, które inżynierowie i specjaliści ds. zaopatrzenia muszą ocenić przy zakupie niestandardowego wału silnika napędzanego hydraulicznie. Od składu materiału i obróbki cieplnej po precyzję geometryczną i wykończenie powierzchni, każdy czynnik odgrywa kluczową rolę w zapewnieniu, że wał spełnia rygorystyczne wymagania operacyjne danego zastosowania. Rozumiejąc te krytyczne uwagi, można podjąć świadomą decyzję, która zoptymalizuje wydajność systemu i wydłuży żywotność zespołu silnika hydraulicznego.
1. Wybór materiału i właściwości metalurgiczne
Podstawa każdej wysokiej wydajnościWał silnika napędzany hydraulicznieleży w jego materialnym składzie. Wał musi wytrzymywać obciążenia cykliczne, naprężenia skręcające i środowiska potencjalnie korozyjne, zachowując jednocześnie stabilność wymiarową przez tysiące godzin pracy. Typowe materiały obejmują stale średniowęglowe, takie jak AISI 1045 do zastosowań ogólnych, oraz stale stopowe, takie jak AISI 4140 lub 42CrMo do zastosowań o wyższej wytrzymałości. W zastosowaniach wymagających doskonałej odporności na korozję gatunki stali nierdzewnej, takie jak 17-4PH, zapewniają doskonałą równowagę wytrzymałości i trwałości.
Proces wyboru materiału musi uwzględniać specyficzne warunki pracy układu hydraulicznego. Czynniki takie jak ciśnienie robocze, prędkość obrotowa, zakres temperatur i narażenie na płyny hydrauliczne wpływają na optymalny wybór materiału. Wał, który dobrze sprawdza się przy niskich prędkościach i wysokim momencie obrotowym, może przedwcześnie ulec uszkodzeniu w przypadku pracy ciągłej i dużych prędkości. Ponadto reakcja materiału na obróbkę cieplną i jego podatność na obróbkę skrawaniem to kluczowe czynniki wpływające zarówno na wydajność, jak i możliwości produkcyjne.
Spostrzeżenie inżynieryjne:Granica plastyczności i odporność zmęczeniowa materiału wału bezpośrednio korelują ze zdolnością silnika do dostarczania stałego momentu obrotowego. Wybór materiału o odpowiednich właściwościach mechanicznych gwarantuje, że wał wytrzyma obciążenia szczytowe bez odkształcenia plastycznego lub przedwczesnego uszkodzenia. Zaawansowane badania materiałów, w tym weryfikacja udarności i twardości, to standardowa praktyka w wiodących zakładach produkcyjnych.
2. Dokładność geometryczna i tolerancje wymiarowe
Precyzja geometrii nie podlega negocjacjom, jeśli chodzi o wał silnika napędzany hydraulicznie. Wał musi płynnie łączyć się z łożyskami, uszczelnieniami i elementami sprzęgła, co wymaga dokładnych tolerancji wymiarowych. Kluczowe parametry geometryczne obejmują średnicę wału, koncentryczność, okrągłość i prostoliniowość. Nawet niewielkie odchylenia od określonych tolerancji mogą prowadzić do wibracji, przedwczesnego zużycia łożysk, nieszczelności uszczelek i zmniejszenia ogólnej wydajności systemu.
Nowoczesne procesy produkcyjne, takie jak toczenie, szlifowanie i honowanie CNC, umożliwiają produkcję wałów z precyzją na poziomie mikrona. Oceniając potencjalnych dostawców, istotne jest, aby ocenić ich zdolność do konsekwentnego utrzymywania wąskich tolerancji w całej serii produkcyjnej. Geometria wału musi również uwzględniać wszelkie wypusty, wpusty lub gwinty, które są integralną częścią ścieżki przenoszenia mocy. Profile wielowypustowe, prostokątne lub ewolwentowe, wymagają szczególnej uwagi, aby zapewnić właściwy rozkład obciążenia i przeniesienie momentu obrotowego.
Krytyczne kontrole wymiarowe
- Tolerancja średnicy: Zwykle utrzymywana w zakresie ±0,01 mm w przypadku montażu łożyska
- Koncentryczność: Zapewnia równowagę obrotową i minimalizuje wibracje
- Prostość: zapobiega zawiązaniom i nierównomiernemu rozkładowi obciążenia
- Dokładność profilu wielowypustowego: niezbędna do prawidłowego przenoszenia momentu obrotowego
- Wymiary rowka wpustowego: Muszą dokładnie odpowiadać specyfikacji sprzęgła
3. Specyfikacje wykończenia powierzchni i powłok
Wykończenie powierzchni wału silnika napędzanego hydraulicznie znacząco wpływa na jego wydajność i trwałość. Gładkie wykończenie powierzchni zmniejsza tarcie na stykach łożysk, minimalizuje zużycie uszczelek i zapewnia lepszą odporność na korozję i inicjowanie pęknięć zmęczeniowych. Chropowatość powierzchni jest zwykle określana w kategoriach wartości Ra (średniej chropowatości), przy czym krytyczne czopy łożyskowe często wymagają wykończenia o grubości 0,4 µm Ra lub lepszej.
Oprócz podstawowych wymagań dotyczących wykończenia, specjalistyczne powłoki mogą poprawić wydajność wału w wymagających środowiskach. Niklowanie zapewnia doskonałą odporność na korozję i twardość, a specjalistyczne powłoki, takie jak warstwy niklowo-aluminiowe, mogą poprawić odporność na zużycie i zmniejszyć tarcie. Wybór powłoki lub obróbki powierzchni należy ocenić w kontekście środowiska operacyjnego, w tym narażenia na wilgoć, chemikalia i zanieczyszczenia ścierne.
Uwaga dotycząca wydajności:Właściwe przygotowanie i wykończenie powierzchni są niezbędne do uzyskania optymalnej wydajności uszczelnienia i zapobiegania wyciekom płynu. Dobrze wykończona powierzchnia wału wydłuża żywotność uszczelnienia i skraca okresy międzyobsługowe. Producenci posiadający zaawansowane możliwości szlifowania i dogładzania zapewniają doskonałą integralność powierzchni, która przekłada się bezpośrednio na niezawodność w terenie.
4. Obróbka cieplna i profil twardości
Procesy obróbki cieplnej zmieniają mikrostrukturę materiału wału, nadając niezbędne właściwości mechaniczne w wymagających zastosowaniach hydraulicznych. Profil twardości wału musi być starannie zaprojektowany, aby zrównoważyć odporność na zużycie i wytrzymałość. Procesy utwardzania powierzchniowego, takie jak nawęglanie lub azotowanie, tworzą twardą, odporną na zużycie warstwę powierzchniową, zachowując jednocześnie wytrzymały, plastyczny rdzeń, który może absorbować obciążenia udarowe.
Hartowanie na wskroś może być odpowiednie w przypadku mniejszych wałów lub zastosowań, w których wymagana jest jednolita twardość w całym przekroju poprzecznym. Jednakże w przypadku większych wałów lub wałów poddawanych dużym obciążeniom skrętnym profil zróżnicowanej twardości często zapewnia optymalną kombinację trwałości powierzchni i wytrzymałości rdzenia. Proces obróbki cieplnej musi być dokładnie kontrolowany, aby osiągnąć określone wartości twardości bez wprowadzania zniekształceń lub naprężeń szczątkowych, które mogłyby zagrozić dokładności wymiarowej.
Typowe specyfikacje twardości
- Twardość powierzchni: 55-62 HRC do zastosowań odpornych na zużycie
- Twardość rdzenia: 25-35 HRC dla wytrzymałości i odporności na wstrząsy
- Głębokość obudowy: 0,5-2,0 mm w zależności od wymagań aplikacji
- Kontrola zniekształceń: ma kluczowe znaczenie dla utrzymania tolerancji wymiarowych
5. Możliwości dostosowywania i elastyczność projektowania
Każde zastosowanie hydrauliczne wiąże się z wyjątkowymi wyzwaniami, które mogą wymagać niestandardowego rozwiązania wału. Możliwość dostosowania geometrii, materiału, obróbki cieplnej i wykończenia powierzchni pozwala na optymalizację wału pod kątem określonych warunków pracy. Niezależnie od tego, czy potrzebujesz specjalnego profilu wielowypustowego, niestandardowej długości, czy unikalnej kombinacji funkcji, niezbędna jest współpraca z producentem oferującym kompleksowe możliwości dostosowywania.
Elastyczność projektowania wykracza poza zwykłą modyfikację standardowych wymiarów. Zaawansowane możliwości produkcyjne umożliwiają produkcję złożonych geometrii, w tym wałów schodkowych, sekcji stożkowych i zintegrowanych elementów, które zmniejszają złożoność montażu. Możliwość szybkiego tworzenia prototypów i powtarzania projektów może znacznie przyspieszyć cykle rozwoju produktu i zapewnić, że końcowy wał spełni wszystkie wymagania dotyczące wydajności.
Zaleta dostosowywania:Prawdziwie niestandardowe rozwiązanie wałów odpowiada specyficznym wymaganiom Twojej aplikacji, od ekstremalnych obciążeń i dużych prędkości po środowiska korozyjne i ograniczenia przestrzenne. To ukierunkowane podejście maksymalizuje wydajność i niezawodność systemu. Dzięki wewnętrznemu wsparciu inżynieryjnemu i elastycznym liniom produkcyjnym producenci mogą sprostać nawet najbardziej skomplikowanym specyfikacjom projektowym bez uszczerbku dla jakości i czasu realizacji.
