Szybka odpowiedźWał silnika to obracający się stalowy pręt stanowiący rdzeń silnika elektrycznego. Przenosi moment obrotowy z wirnika na obciążenie, utrzymuje wirnik i łożyska na miejscu oraz ustala dokładność pracy całego silnika. Wały silnika są wykonane w wersji pełnej lub pustej, ze stali węglowej, stali stopowej lub stali nierdzewnej i są obrabiane z zachowaniem wąskich tolerancji poprzez toczenie, szlifowanie i obróbkę cieplną. Wybór odpowiedniego wału zależy od momentu obrotowego, prędkości, stopnia dokładności i końcowego zastosowania silnika.
Thewał silnikajest jedną z najmniejszych części silnika elektrycznego. Jest także jednym z najbardziej wymagających. Wał nieokrągły o kilka mikronów może powodować wibracje, hałas, zużycie łożysk i przedwczesną awarię silnika. W tym przewodniku wyjaśniono, do czego służy wał silnika, główne typy, użyte materiały i gatunki oraz specyfikacje decydujące o jakości. Omówiono także sposób wykonania wału precyzyjnego i sporządzenie specyfikacji, którą producent może szybko wycenić.

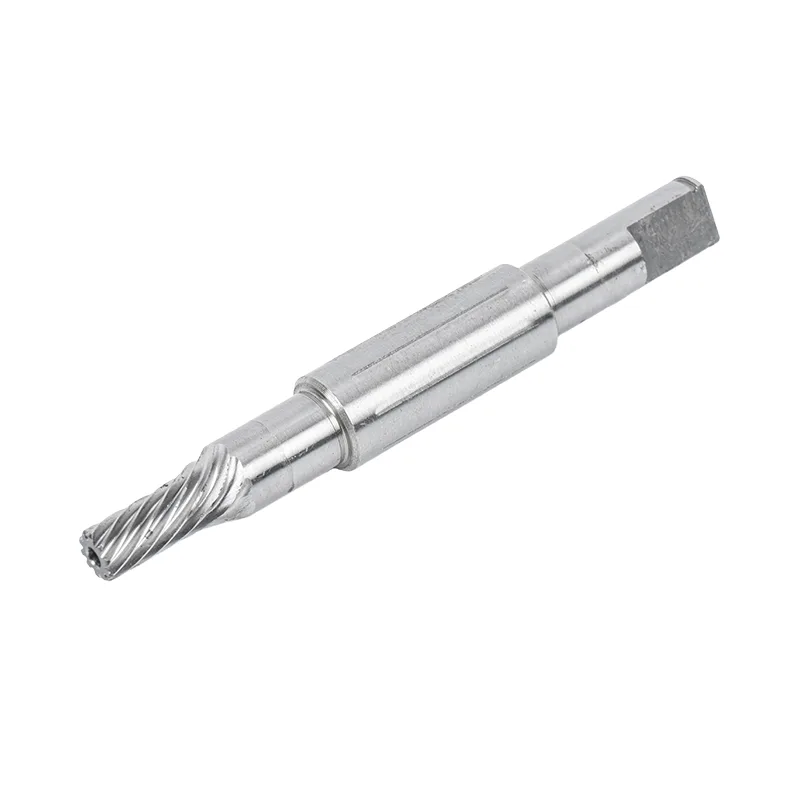

Wał silnika jest centralną osią obrotową silnika elektrycznego. Wirnik jest na nim zamocowany. Kiedy silnik się obraca, wał przenosi ten obrót w postaci momentu obrotowego na element napędzany silnikiem. Obciążeniem tym może być skrzynia biegów, wirnik pompy, wentylator lub układ napędowy pojazdu.
Wał wykonuje cztery zadania jednocześnie. Przenosi moment obrotowy bez skręcania i zmęczenia. Lokalizuje wirnik dokładnie pośrodku stojana. Opiera się na łożyskach, więc jego powierzchnie czopowe decydują o dokładności biegu. Zapewnia także funkcję napędu, taką jak wpust lub wielowypust, która łączy silnik z obciążeniem.
Ponieważ spełnia wszystkie cztery funkcje, wał jest częścią precyzyjną, a nie prostym prętem. Drobne błędy w okrągłości, prostoliniowości lub wykończeniu powierzchni objawiają się wibracjami i ciepłem. Właśnie dlatego czopy wałów są szlifowane, a nie tylko toczone, i dlatego przed wysyłką sprawdzane jest wyważenie i bicie.
Wały silnika dzielą się najpierw na pełne i puste. Następnie rozdzielają się ponownie dzięki wykonanemu na nich elementowi napędowemu. Guanshuo Precision buduje to wszystko jako części standardowe lub niestandardowe.
A solidny wał silnikato pełna sztaba stali. Jest to wybór domyślny. Jest mocny, sztywny i prosty w wykonaniu. Większość urządzeń, pomp i ogólnych silników przemysłowych wykorzystuje wały pełne.
A pusty wał silnikama otwór w środku. Ten otwór zmniejsza masę i bezwładność obrotową. Może również przenosić chłodziwo, wiązkę przewodów lub drugi wał. Wały drążone są powszechne w silnikach napędowych pojazdów elektrycznych, robotach i wrzecionach o dużej prędkości, gdzie liczy się niewielka waga i chłodzenie. Otwór może być otworem przelotowym, ślepym lub stożkowym.
Koniec wału wymaga sposobu na uchwycenie ładunku. Wspólne cechy to:
| Typ wału | Funkcja napędu | Najlepsze dla |
|---|---|---|
| Gładki wał | Zwykła powierzchnia podłoża, bez klucza | Piasty wciskane, sprzęgła zaciskowe, koła pasowe |
| Wał wpustowy | Jedno lub dwa wyfrezowane gniazda na klucze | Napędy o wysokim momencie obrotowym z piastą z wpustem |
| Wał wielowypustowy | Liczne zęby osiowe | Napędy elektryczne i skrzynie biegów, wysoka gęstość momentu obrotowego |
| Wał stopniowany | Kilka średnic na całej długości | Lokalizowanie łożysk, uszczelek i kół zębatych w ustalonych punktach |
Wiele wałów łączy funkcje. Pojedynczą część można schodzić, przenosićpojedynczy wpustLubgniazda z podwójnym kluczemi zakończyć splajnem. Poza tym,ogólnego przeznaczeniaIspecjalne wały silnikaobejmuje niestandardową geometrię dla określonych silników.
Wybór materiału określa wytrzymałość, trwałość i odporność wału na korozję. Trzy rodziny obejmują prawie każdy silnik.
| Rodzina | Typowe stopnie | Dlaczego został wybrany |
|---|---|---|
| Stal węglowa | 1045/C45 | Niski koszt, dobra wytrzymałość, łatwa w obróbce. Stosowany do wałów urządzeń ogólnych i przemysłowych. |
| Stal stopowa | 4140, 4340 | Wyższa wytrzymałość i trwałość zmęczeniowa. Dobrze reaguje na obróbkę cieplną. Stosowany do wałów o wysokim momencie obrotowym i wałów EV. |
| Stal nierdzewna | 303, 304, 316L, 431 | Odporność na korozję pomp, silników spożywczych, medycznych i morskich. 316L nadaje się do zastosowań medycznych i higienicznych. |
Wybór jest kompromisem. Stal węglowa jest najtańsza. Stal stopowa zapewnia najlepszą trwałość zmęczeniową po utwardzeniu. Stal nierdzewna jest odporna na rdzę, ale jest droższa i trudniejsza w obróbce. W przypadku silnika mokrego lub po umyciu: aGładki wał ze stali nierdzewnejczęsto zwraca się w okresie użytkowania.
Dwa wały mogą wyglądać tak samo i działać zupełnie inaczej. Różnica polega na liczbach na rysunku. Są to specyfikacje, które mają największe znaczenie, wraz z wartościami, jakie Guanshuo wyznaje podczas produkcji.
| Spec | Co kontroluje | Zakres Guanshuo |
|---|---|---|
| Tolerancja wymiarowa | Montaż łożysk, kół zębatych i piast | Standard IT5–IT6, IT4–IT5 dla medycyny |
| Chropowatość powierzchni (Ra) | Trwałość łożysk i uszczelnień, tarcie | Ra≤0,4 μm na szlifowanych czopach |
| Koncentryczność / bicie (TIR) | Wibracje i hałas | TIR ≤0,01 mm, typowo 0,005 mm |
| Twardość | Odporność na zużycie i zmęczenie | Typowo 42–48 HRC, do 60–65 HRC na wrzecionach |
| Równowaga dynamiczna | Płynna praca z dużą prędkością | Stopień G0.1–G0.4 |
| Zmęczone życie | Żywotność pod obciążeniem | ≥15 000 godzin, ponad 1 000 000 cykli momentu obrotowego |
Kupujący najczęściej nie doceniają tolerancji i bicia. Jeśli Twój silnik jest cichy i szybko się obraca, poproś o dokładne bicie i dokładne wykończenie powierzchni czopów łożysk. Te dwie specyfikacje odpowiadają za większość hałasu i wibracji.
Wysokiej jakości wał budowany jest etapami. Każdy etap usuwa błąd z poprzedniego. Jest to trasa, którą Guanshuo wykorzystuje w przypadku typowego hartowanego wału.
Kolejność ma znaczenie. Szlifowanie następuje po hartowaniu, ponieważ hartowanie zniekształca część. Szlifowanie miękkiego wału, a następnie hartowanie, spowodowałoby utratę dokładności. Jest to częsty powód, dla którego tanie wały tracą swoją tolerancję w eksploatacji.
Różne gałęzie przemysłu obciążają wał na różne sposoby. Specyfikacja jest zgodna z obowiązkiem.
Silniki napędowe pojazdów elektrycznych obracają się szybko i często cofają. Preferują drążone wały ze stali stopowej, często wielowypustowe, ze względu na niską bezwładność i wysoką gęstość momentu obrotowego. Równowaga i trwałość zmęczeniowa są krytyczne przy wysokich obrotach.
Serwomotory i przeguby robotów wymagają ciasnego bicia i powtarzalnego pozycjonowania. Wały drążone prowadzą kable i zmniejszają ruchomą masę. Celem jest tutaj odporność na zmęczenie przez milion cykli.
Wentylatory, pompy i sprężarki pracują z dużą wydajnością przy niższych kosztach. Normą są wały z litej stali węglowej z rowkiem wpustowym lub pasowaniem gładkim. Cicha praca i długa żywotność nadal mają znaczenie dla użytkownika końcowego.
Silniki medyczne i półprzewodnikowe wymagają najwyższej jakości. Guanshuo produkuje je ze stali nierdzewnej 316L w tolerancji IT4–IT5, aby zapewnić odporność na korozję i czysty, precyzyjny ruch.
Jasna specyfikacja umożliwia szybką i dokładną wycenę. Daj producentowi te punkty, a unikniesz powtarzania się.
Jeśli masz tylko próbkę lub przybliżony szkic, nie ma problemu. Kompetentny warsztat może przeprowadzić inżynierię wsteczną wału i zaproponować tolerancje. Im większą część powyższej listy możesz wypełnić, tym węższa będzie pierwsza wycena.
Ningbo Guanshuo Precision Hardware produkuje wały silników od 2016 roku. W zakładzie znajduje się 26 szlifierek cylindrycznych CNC i 6 precyzyjnych szlifierek bezkłowych, wspieranych przez tokarsko-frezarki CNC i linie do obróbki cieplnej. Ta zdolność szlifowania utrzymuje tolerancję IT5–IT6 i objętość Ra≤0,4 μm.
Firma działa zgodnie z normą ISO9001, posiada 11 patentów i jest przedsiębiorstwem high-tech na poziomie krajowym. Wały są dostarczane do nowych pojazdów energetycznych, automatyki przemysłowej, urządzeń i silników medycznych na całym świecie. Każda część jest obrabiana zgodnie z rysunkiem klienta, począwszy od Awał ogólnego przeznaczeniadospecjalny, niestandardowy projekt.
Wyślij swój rysunek, próbkę lub szczegóły obowiązków. Guanshuo Precision sprawdzi specyfikacje i prześle wycenę wałów pełnych, drążonych, wpustowych, wielowypustowych lub stopniowanych ze stali węglowej, stopowej lub nierdzewnej.
Poproś o wycenę Lub skontaktuj się z zespołem bezpośrednio na stroniestrona kontaktowa.
