Jako profesjonalny producent z Chin, Guanshuo Precision samodzielnie opracowuje i produkuje masowo wały silnika o dużej prędkości. Opierając się na samodzielnie opracowanej technologii precyzyjnego przetwarzania i kompletnych liniach produkcyjnych do szlifowania CNC do produkcji precyzyjnych wałów obrotowych na poziomie mikronów, wprowadza również na rynek serię wałów silnika ze stopu twardego o wysokiej wytrzymałości, dostosowując się do wymagań długoterminowej stabilnej pracy różnych ultraszybkich urządzeń obrotowych. Różni się od zwykłych standardowych wałów silnika, w pełni optymalizuje materiał, równowagę dynamiczną, precyzję przetwarzania i obróbkę powierzchni, aby rozwiązać podstawowe problemy, takie jak duże wibracje, słaba odporność na zużycie, powolna reakcja i niewystarczająca żywotność w przypadku zakupu sprzętu wysokiej klasy. Fabryka jest wyposażona w kompletny zestaw precyzyjnych przyrządów testujących, umożliwia śledzenie kontroli jakości całego procesu, obsługuje niestandardowe dostosowywanie rysunków i bezpłatne próbki, a także zapewnia kompleksowe rozwiązania wspierające wał obrotowy dla światowych producentów sprzętu przemysłowego.
Wał jest rdzeniem, precyzyjnym obrotowym elementem przekładni. Wał silnika ze stopu twardego został opracowany w oparciu o podłoża ze stopów o wysokiej wytrzymałości dla urządzeń roboczych pracujących z bardzo dużą prędkością. W odróżnieniu od zwykłych wałów silników cywilnych, koncentruje się na rygorystycznych warunkach pracy związanych z dużą prędkością obrotową, dużym obciążeniem i niskimi wibracjami.
1. Funkcja podstawowa:Przenoś moment obrotowy silnika i utrzymuj stabilny, szybki obrót wirnika. Lekka konstrukcja o niskiej bezwładności poprawia dynamiczną szybkość reakcji sprzętu; Współosiowość na poziomie mikronów zmniejsza wytwarzanie ciepła w wyniku tarcia przy dużych prędkościach, a wzmocniona obróbka powierzchni poprawia odporność na zużycie i korozję, aby wytrzymać siłę odśrodkową i zmienne obciążenia generowane przez długoterminową pracę z dużą prędkością.
2. Podstawowa aplikacja:Jako rdzeń nośny wrzecion o dużej prędkości i silników o dużej prędkości, jest on dopasowany do kompletnych maszyn szybkich automatycznych linii produkcyjnych i urządzeń do precyzyjnego przetwarzania.
Ta seria szybkich wałów silnika ma wiele wiodących zalet w branży. Wał silnika ze stopu twardego zapewnia niepowtarzalną konkurencyjność produktu dzięki podwójnemu udoskonalaniu materiałów i procesów, w pełni spełniając rygorystyczne wymagania dotyczące zamówień sprzętu wysokiej klasy w zakresie stabilności, trwałości i wysokiej precyzji.
1. Najwyższej jakości przemysłowa waga dynamiczna:Po precyzyjnej korekcji wyważenia dynamicznego, stopień wyważenia dynamicznego może osiągnąć G1 lub więcej, przy wyjątkowo niskich wibracjach podczas pracy sprzętu z dużą prędkością, eliminując drgania i nienormalny hałas w warunkach pracy przy dużych prędkościach.
2. Precyzyjne przetwarzanie na poziomie mikronów:Zastosuj technologię ultradrobnego szlifowania, bicie promieniowe i współosiowość są kontrolowane w zakresie mikronów, bicie wału ≤0,001 ~ 0,003 mm, co znacznie zmniejsza akumulację ciepła w wyniku tarcia przy dużej prędkości, spełniając rygorystyczne standardy zamówień precyzyjnych wrzecion o dużej prędkości.
3. Konstrukcja o wysokiej wytrzymałości i odporności na zmęczenie:Podłoże ze stopu o wysokiej wytrzymałości, w połączeniu z procesami wzmacniania kompozytów, takimi jak hartowanie, odpuszczanie i azotowanie, wystarczająca sztywność wału, może wytrzymać ciągłą siłę odśrodkową i zmienne obciążenia podczas długotrwałej pracy z dużą prędkością bez łatwego odkształcenia i uszkodzenia.
4. Lekka konstrukcja o niskiej bezwładności:Zoptymalizowana konstrukcja wału zmniejsza moment bezwładności, poprawia dynamiczną reakcję sprzętu i dostosowuje się do wymagań dotyczących wysokiej wydajności pracy szybkich linii produkcyjnych.
5. Wieloprocesowa, odporna na zużycie warstwa wierzchnia:Dostępne są trzy metody obróbki powierzchni, w tym hartowanie, chromowanie i powlekanie ceramiczne. Wykończona powierzchnia ma wysoką twardość i niski współczynnik tarcia, doskonale dostosowując się do scenariuszy smarowania bezolejowego i niskoolejowego przy dużych prędkościach.
Wszystkie parametry są danymi standardowymi, mierzonymi fabrycznie i bez fałszywych oznaczeń. Tolerancję wymiarową można dostosować do potrzeb sprzętowych klientów. Standardowe parametry specyfikacji przedstawiono w poniższej tabeli:
| Parametr Pozycja | Wartość standardowa | Dopasowany standard tolerancji |
|---|---|---|
| Zakres średnicy zewnętrznej wału | φ5 ~ φ50 mm | h6 / godz5 |
| Chropowatość powierzchni | Ra0,2～Ra0,4 | Szlifowanie lusterek na poziomie mikrona |
| Bicie wału | ≤0,001 ~ 0,003 mm | Kontrola współosiowości na poziomie mikrona |
Wspieranie standardów technologii przetwarzania: hartowanie i odpuszczanie, wzmacnianie azotowaniem, ultradokładne szlifowanie zewnętrznych cylindrów; trzy możliwości obróbki powierzchni: hartowanie, galwanizacja twardym chromem, powłoka ceramiczna.
1. Wyposażenie wrzeciona silnika o dużej prędkości:Wał transmisyjny precyzyjnej obróbki CNC i grawerowania wrzecion wysokoobrotowych. Wysoka sztywność wału silnika ze stopu twardego gwarantuje, że precyzja nie ulegnie pogorszeniu podczas długotrwałej precyzyjnej obróbki.
2. Przemysłowe silniki szybkobieżne:Wspierające wały obrotowe w nowych urządzeniach do automatyzacji energetyki i szybkich silnikach przenośnikowych, niskie wibracje zmniejszają ogólny wskaźnik awaryjności kompletnych maszyn.
3. W pełni automatyczne, szybkie linie produkcyjne:Obracające się elementy urządzeń do szybkiego sortowania i cięcia. Lekka konstrukcja poprawia wydajność pracy linii produkcyjnej.
4. Sprzęt do precyzyjnego przetwarzania:Części transmisyjne precyzyjnych instrumentów laboratoryjnych i małych ultraszybkich urządzeń polerskich.
Od ponad dziesięciu lat fabryka jest głęboko zaangażowana w produkcję precyzyjnego sprzętu i jest głównym dostawcą w branży nowych pojazdów energetycznych, automatyki przemysłowej i sprzętu AGD. Posiada długoterminowe marki współpracujące, w tym Decathlon, Omron, Yasi i inne znane marki krajowe i zagraniczne. Produkty sprzedawane są do Guangzhou, Jiangsu, Fujian, Shandong i innych regionów krajowych. Brała udział w targach importu i eksportu sprzętu i urządzeń elektrycznych w Ningbo w listopadzie 2025 r., dostarcza towary za granicę partiami i gromadzi dużą liczbę zamówień publicznych od transgranicznych producentów sprzętu.
Jako krajowe przedsiębiorstwo high-tech Guanshuo Precision posiada pełne kwalifikacje i system kontroli jakości. Wszystkie serie wałów silnika ze stopów twardych wdrażają ujednolicone standardy kontroli jakości, aby zagwarantować stabilność produktu u źródła.
1. Certyfikacja systemu:Przedsiębiorstwo przeszło certyfikację systemu zarządzania jakością ISO9001, wdraża system śledzenia jakości pełnego procesu w produkcji masowej i może wdrożyć standardy kontroli jakości ISO/TS16949 w przypadku dużych zamówień seryjnych.
2. Wsparcie technologii patentowej:Posiadając 11 patentów na wzory użytkowe wałów silników i części nośnych łożysk, w tym wał łożyskowy z funkcją pozycjonowania, uszczelniony wał silnika, łączony wał łożyskowy i inne samodzielnie opracowane konstrukcje, które optymalizują montaż, smarowanie i uszczelnienie wałów obrotowych, wszystkie patenty mogą dostarczyć certyfikaty do weryfikacji.

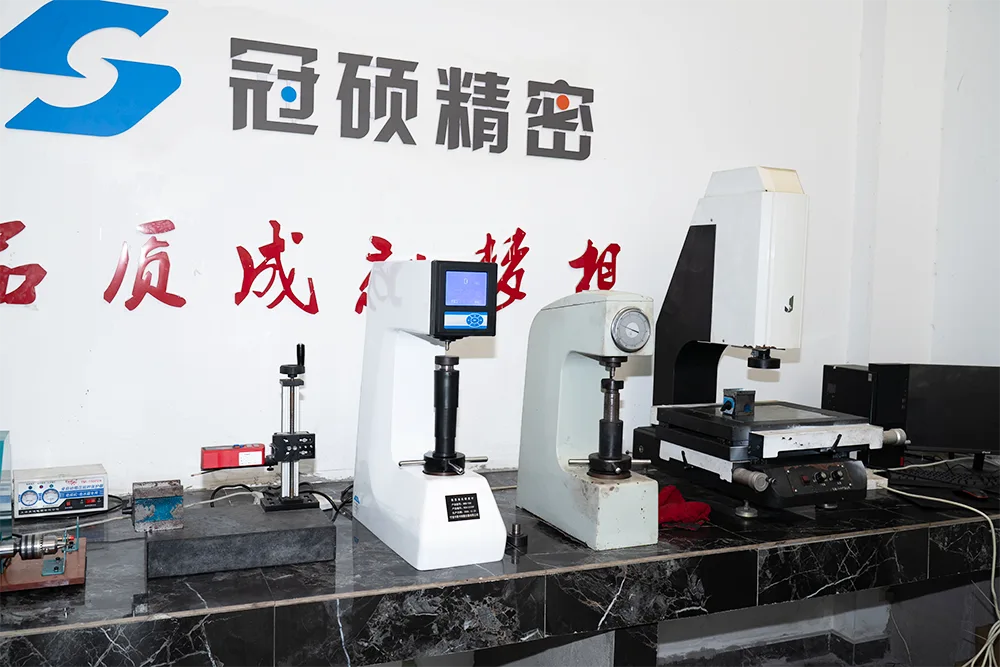

3. Kompletny sprzęt do precyzyjnego testowania:Warsztat wyposażony jest w tester twardości, projektor 2D, tester chropowatości powierzchni, centrum testowania kół zębatych, tester walcowości i inne profesjonalne przyrządy testujące; etatowy dział kontroli jakości, liczący 6 pracowników, przeprowadza pełną kontrolę w trzech etapach surowców, półproduktów i wyrobów gotowych.
4. Wsparcie sprzętu produkcyjnego:26 szlifierek cylindrycznych CNC, 6 precyzyjnych szlifierek bezkłowych, w pełni zautomatyzowany sprzęt do kontroli optycznej, centra obróbcze tokarsko-frezarskie do kompozytów i ponad 60 innych urządzeń CNC mogą stabilnie wytwarzać precyzyjne wały obrotowe na poziomie mikrona z równomiernie kontrolowanymi błędami wymiarowymi produktów wsadowych.
Zwykłe wały silników dostępne na rynku zazwyczaj mają wady, takie jak niski stopień wyważenia dynamicznego, duża tolerancja bicia, łatwe nagrzewanie się i zużycie podczas długotrwałej pracy z dużymi prędkościami. Wał silnika dużej prędkości Guanshuo ma oczywiste luki w porównaniu z podobnymi produktami, a ekskluzywna technologia wału silnika z twardego stopu zapewnia zróżnicowaną konkurencyjność:
1. Wyższy standard równowagi dynamicznej:Konwencjonalne wały silników innych producentów to w większości klasa G2.5/G6, podczas gdy nasze produkty stabilnie osiągają klasę G1, co stanowi czołową konkurencję w zakresie kontroli wibracji w warunkach pracy przy bardzo wysokich prędkościach.
2. Bardziej rygorystyczna kontrola precyzyjna:Większość zwykłych producentów kontroluje tylko bicie wału powyżej 0,005 mm, podczas gdy nasza fabryka ściśle kontroluje je w granicach 0,003 mm, a technologia ultradokładnego szlifowania zmniejsza straty tarcia.
3. Większe możliwości dostosowywania:Własny zespół badawczo-rozwojowy składający się z 3 profesjonalnych inżynierów wspiera wspólne projektowanie rysunków 3D, dostosowywanie niestandardowych rozmiarów i dostosowywanie specjalnych obróbek powierzchni, a także może wykonywać próbki w małych i średnich partiach.
4. Szersze obowiązujące trwałe warunki pracy:Proces wzmacniania kompozytu + wiele powłok odpornych na zużycie pozwala dostosować się do smarowania bezolejowego i scenariuszy ciągłej pracy pod dużym obciążeniem, podczas gdy wały ze zwykłego stopu nadają się tylko do ciągłej pracy przy niskim poziomie oleju.
5. Kompleksowa usługa wsparcia:Pełna usługa, od projektu rysunku, próbnej produkcji próbnej, produkcji masowej po konserwację posprzedażną. Większość partnerów dostarcza jedynie standardowe towary kasowe bez wsparcia technicznego.
Klienci mogą zgłaszać wymagania dotyczące dostosowywania w zależności od warunków pracy sprzętu. Ustandaryzowany przepływ przetwarzania w fabryce jest jasny i przejrzysty, a na każdym etapie można uzyskać informację zwrotną o postępie produkcji. Cały proces dostosowywania wału silnika ze stopu twardego jest podzielony na sześć ogniw:
1. Zapotrzebowanie na dokowanie i projekt rysunkowy:Inżynierowie łączą parametry techniczne klienta, wspólnie dokonują weryfikacji rysunków 3D i jednocześnie opracowują plany optymalizacji kosztów;
2. Wybór surowca:Wybierz podłoża ze stopów o wysokiej wytrzymałości, które można wprowadzić do produkcji dopiero po przejściu kontroli twardości i składu materiału;
3. Zgrubna obróbka CNC:Pięcioosiowe tokarki CNC i urządzenia kompozytowo-tokarsko-frezarskie umożliwiają wykonanie podstawowego cięcia kształtowego korpusu wału;
4. Wzmocnienie obróbką cieplną:Hartowanie i odpuszczanie, azotowanie w celu poprawy sztywności wału i odporności zmęczeniowej;
5. Bardzo drobne szlifowanie precyzyjne:Wysokoprecyzyjne zewnętrzne szlifierki cylindryczne i szlifierki bezkłowe umożliwiają kontrolę chropowatości i współosiowości powierzchni;
6. Obróbka powierzchniowa i kontrola końcowa:Przeprowadzić hartowanie, chromowanie i powlekanie ceramiczne zgodnie z wymaganiami, sprawdzić wielkość, twardość, bicie i wyważenie dynamiczne za pomocą kompletnych zestawów instrumentów i przechowywać w magazynie po przejściu kontroli.
Postęp produkcji zapewnia 48-godzinną wizualną informację zwrotną, zamówienia awaryjne mogą otworzyć przyspieszone kanały produkcyjne, a zamówienia masowe wspierają usługę zarządzania zapasami VMI.
1. Konsultacja techniczna:Bezpłatne konsultacje w zakresie dopasowywania parametrów, rekomendowanie odpowiednich modeli wału silnika o dużej prędkości w zależności od prędkości, obciążenia i warunków smarowania sprzętu klienta;
2. Przykładowe wsparcie:Można dostarczyć bezpłatne próbki i jednocześnie wystawić raporty z testów produktu w celu sprawdzenia możliwości dostosowania sprzętu;
3. Optymalizacja schematu:Dostosuj proces i schemat materiałów zgodnie z wymaganiami kosztowymi klienta, aby kontrolować koszty zaopatrzenia bez zmniejszania precyzji.
1. Możliwość śledzenia kontroli jakości całego procesu:Przechowuj zapisy testów dla każdej partii produktów i prześledź sprzęt i procedury przetwarzania w przypadku problemów z wymiarami;
2. Elastyczna reakcja na zamówienie:Można podejmować zarówno masowe próby hurtowe, jak i małe partie, wspierając zamówienia transgraniczne w kraju i za granicą.
1. Rozszerzona długa gwarancja:Wszystkie produkty objęte są ujednoliconym, 24-miesięcznym, przedłużonym okresem gwarancji;
2. Diagnoza usterek:Zapewnij usługę zdalnej diagnostyki online w ciągu 48 godzin klientom na całym świecie, których sprzęt ma usterki w działaniu wału obrotowego;
3. Techniczne wsparcie iteracji:Bezpłatne programy aktualizacji procesów i optymalizacji iteracji produktu;
4. Baza danych obsługi i konserwacji sprzętu:Utworzenie bazy danych zużycia akcesoriów dla współpracujących klientów, aby wcześnie ostrzegać o cyklu wymiany i ograniczać straty związane z przestojami.
Odp.: Dynamiczna korekta wyważenia naszego fabrycznego wału silnika o dużej prędkości może stabilnie osiągnąć klasę G1, a niektóre niestandardowe modele mogą osiągnąć wyższe standardy powyżej G1. Wartość wibracji jest wyjątkowo niska podczas pracy z dużą prędkością, co w pełni spełnia wymagania długoterminowej stabilnej pracy silników o bardzo dużej prędkości i precyzyjnych wrzecion, a także jest wskaźnikiem rdzenia pozwalającym odróżnić zwykłe wały silnika od wysokiej klasy wałów obrotowych o dużej prędkości.
Odp.: Produkt jest preferowanym elementem nośnym dla szybkich wrzecion i szybkich silników, odpowiednim dla szybkich automatycznych linii produkcyjnych i różnych precyzyjnych urządzeń do przetwarzania. Może również pasować do nowego sprzętu energetycznego, precyzyjnych instrumentów medycznych, elementów obrotowych zaworu pompy wodnej. Wersja o wysokiej wytrzymałości wału silnika ze stopu twardego jest bardziej odpowiednia dla urządzeń przemysłowych pracujących w sposób ciągły pod dużym obciążeniem.
Odp.: Standardowy zakres średnic wałów w produkcji masowej wynosi od φ5 mm do φ50 mm. Klienci o specjalnych wymaganiach dotyczących bardzo dużych/małych średnic mogą przesyłać rysunki w celu dostosowania. Zespół inżynierów może ocenić wykonalność procesu oraz podać cykl produkcyjny i wycenę.
Odp.: Zastosuj proces bardzo drobnego szlifowania na poziomie mikronów, aby kontrolować precyzję, standardowe bicie wału ≤0,001 ~ 0,003 mm, współosiowość jest kontrolowana jednocześnie w zakresie mikronów, skutecznie redukując wytwarzanie ciepła w wyniku tarcia podczas wysokich prędkości obrotowych, dostosowując się do standardów zaopatrzenia w sprzęt o wysokiej precyzji ze smarowaniem bezolejowym.
Odp.: Podłoże wykonane jest z materiału stopowego o wysokiej wytrzymałości, który poddawany jest podwójnym procesom wzmacniania hartowania, odpuszczania i azotowania. Korpus wału ma dużą sztywność i doskonałą odporność na zmęczenie. Jest odporny na siłę odśrodkową i zmienne obciążenia podczas długotrwałej pracy z dużą prędkością, nie jest łatwy do odkształcenia i złamania, a żywotność jest znacznie lepsza niż w przypadku zwykłych wałów silnika ze stali węglowej.
Odp.: Opcjonalne są trzy główne zabiegi wzmacniające: hartowanie, chromowanie i powłoka ceramiczna. Po obróbce znacznie poprawia się twardość powierzchni wału, zmniejsza się współczynnik tarcia, dostosowując się do warunków pracy przy dużych prędkościach, bezolejowych i niskoolejowych, oraz zmniejszając częstotliwość konserwacji sprzętu.
Odp.: Lekka konstrukcja znacznie zmniejsza moment bezwładności wału, poprawia dynamiczną prędkość reakcji silnika, sprzęt uruchamia się i zatrzymuje szybciej, a jednocześnie zmniejsza zużycie energii operacyjnej, spełniając wymagania dotyczące zamówień produkcyjnych dotyczące wysokiej wydajności i niskiego zużycia energii przez szybkie linie produkcyjne.
Odp.: Standardowa tolerancja średnicy zewnętrznej wynosi dwie stopnie h6/h5, stabilność obróbki wymiarowej jest duża, szczelina dopasowania z łożyskami i wirnikami jest jednolita podczas montażu i nie będzie problemów z luzami ani zakleszczeniami.
Odp.: Produkt jest przetwarzany przy użyciu technologii wzmacniania kompozytów, wyjątkowej odporności na siłę odśrodkową i zmienne obciążenia, doskonałej odporności na zmęczenie, niełatwego do uszkodzenia w przypadku nieprzerwanej pracy w znamionowym zakresie prędkości oraz znacznie zmniejszają koszty wymiany akcesoriów do sprzętu.
Wezwanie do działania
Producenci sprzętu i handlowcy mający zapotrzebowanie na zamówienia i dostosowywanie w zakresie wału silnika o dużej prędkości i wału silnika z twardego stopu mogą bezpośrednio skontaktować się z Guanshuo Precision. Dostarcz rysunki, aby uzyskać bezpłatne próbki i profesjonalne wyceny; przedsiębiorstwo obsługuje zamówienia mało i wielkoseryjne, może realizować zamówienia transgraniczne w kraju i za granicą. Opierając się na ponad dziesięcioletnim doświadczeniu w precyzyjnej obróbce wałów, kompletnym systemie kontroli jakości i 24-miesięcznej gwarancji, stale dostarczamy Państwu precyzyjne i trwałe akcesoria do wałów obrotowych. Skontaktuj się z inżynierami technicznymi, korzystając z poniższych danych kontaktowych, aby uzyskać ekskluzywne rozwiązania pomocnicze.
