Jako profesjonalny producent z Chin, Guanshuo Precision produkuje masowo wały silników krokowych. Opieranie się na dojrzałych procesach toczenia CNC i precyzyjnego szlifowania w celu produkcji standardowych wałów transmisyjnych, pasujących do logiki sterowania silników krokowych w otwartej pętli z niskim biciem i wysoką sztywnością, aby zagwarantować ogólną dokładność pozycjonowania. Konstrukcję wału można elastycznie dostosowywać za pomocą kompletnych programów obróbki powierzchni odpornych na zużycie. Rozmiar i koncentryczność produkcji masowej są ujednolicone i stabilne, kompatybilne z konwencjonalnymi urządzeniami automatyki bez dodatkowych adapterów. Zapewniamy kompleksowe usługi wsparcia, w tym dostosowywanie standardowych zapasów i niestandardowych rysunków dla producentów sprzętu precyzyjnego na całym świecie. Wszystkie procesy produkcyjne są wdrażane w naszej własnej fabryce z pełnym certyfikatem systemu zarządzania jakością ISO9001, 11 patentami użytkowymi na precyzyjne części wałów oraz pełnym zestawem profesjonalnego sprzętu testującego do kontroli wielkości, chropowatości i koncentryczności.
Wał silnika krokowego jest głównym elementem przekładni silników krokowych. Wały naszej fabryki przyjmują głównie zintegrowaną konstrukcję prostego wału ze znormalizowanymi rowkami wpustowymi, gwintami i płaszczyznami w kształcie litery D, charakteryzującymi się dużą wszechstronnością i szybkim montażem dla wszelkiego rodzaju konwencjonalnych urządzeń automatyki bez dodatkowych części adaptera.
1. Wsparcie technologii przetwarzania:Zastosuj złożony proces toczenia CNC i bardzo drobnego szlifowania dokładnego w trakcie produkcji, ze stabilną tolerancją średnicy zewnętrznej i doskonałą koncentrycznością. Jakość masowych zamówień masowych jest w dużym stopniu ujednolicona dzięki w pełni kontrolowanej technologii całego procesu.
2. Odporne na zużycie rozwiązania powierzchniowe:Trzy opcjonalne obróbki powierzchni, w tym hartowanie, czernienie i chromowanie, mogą znacznie poprawić odporność korpusu wału na zużycie, zapewniając długoterminową, nieprzerwaną, ciągłą pracę sprzętu i wydłużając cykl wymiany kompletnych akcesoriów maszyny.
3. Znormalizowane wymiary precyzyjne:Jednolicie zastosuj tolerancję średnicy zewnętrznej h7, fazowanie powierzchni czołowej C0,5 ~ C1, chropowatość powierzchni Ra0,8 ~ Ra1,6, bicie wału kontrolowane w zakresie 0,01 ~ 0,02 mm, wszystkie parametry spełniają standardy montażu sprzętu precyzyjnego.
Ogólnie rzecz biorąc, wał ten uwzględnia wszechstronność, dokładność obróbki i trwałość użytkową odporną na zużycie, jednocześnie otwierając uprawnienia do pełnego dostosowywania konstrukcji, obejmujące zarówno standardowe zamówienia masowe, jak i niestandardowe wymagania dotyczące adaptacji sprzętu.
Tabela podsumowująca standardowe specyfikacje jest następująca:
| Parametr Pozycja | Wartość standardowa |
|---|---|
| Tolerancja średnicy zewnętrznej | h7 |
| Chropowatość powierzchni | Ra0,8～Ra1,6 |
| Bicie wału | ≤0,01 ~ 0,02 mm |
| Fazowanie powierzchni końcowej | C0.5～C1 |

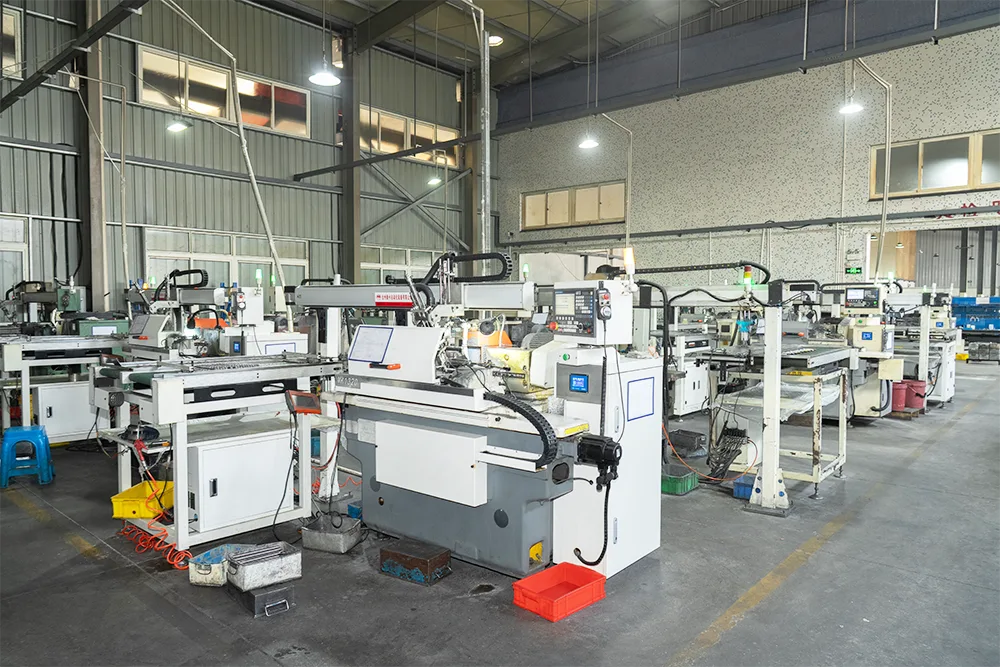

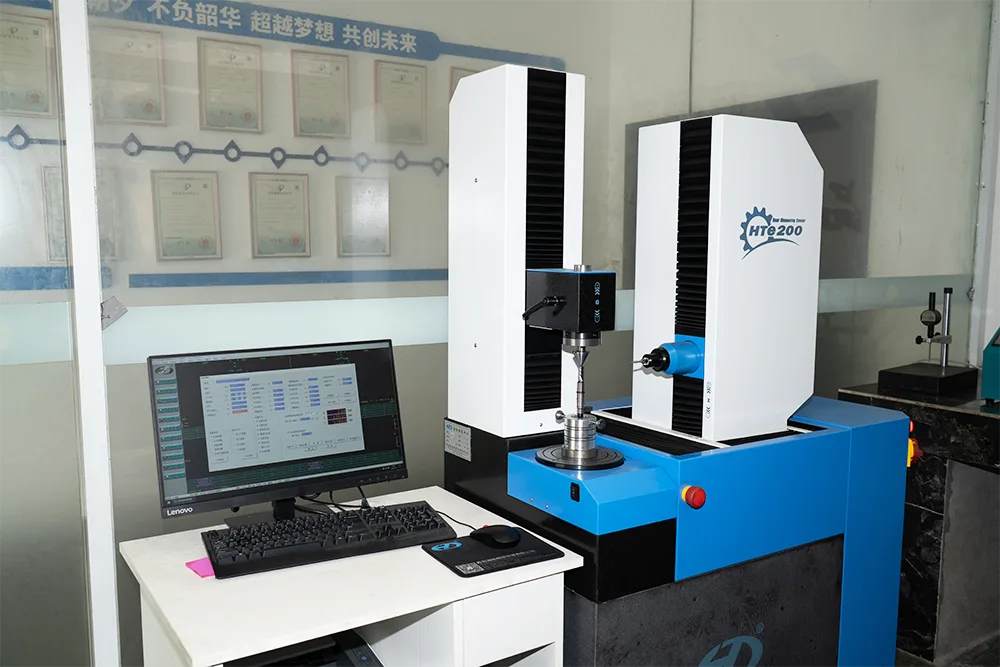

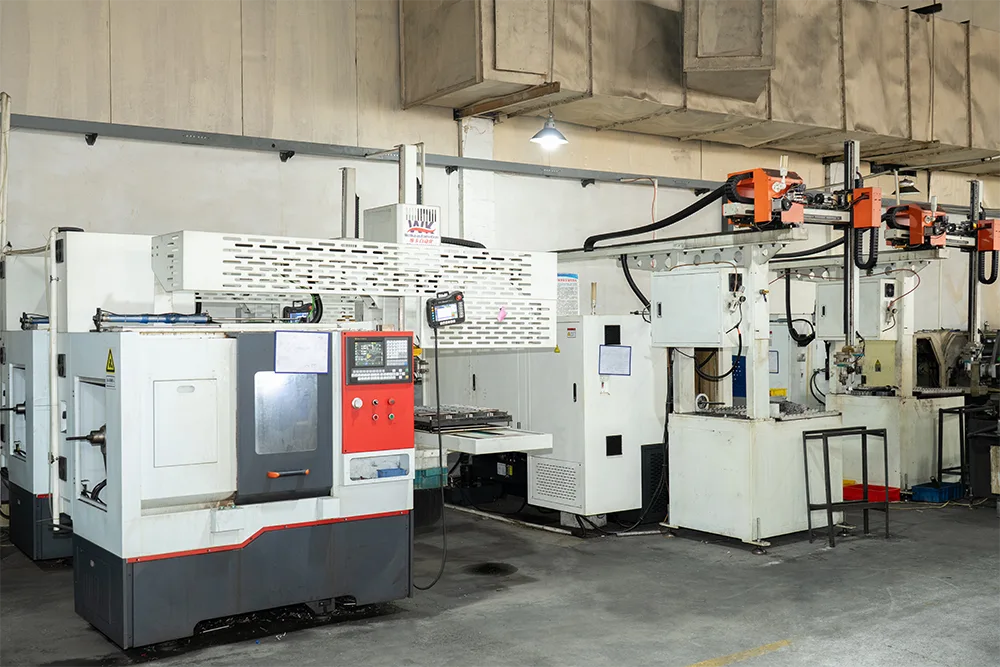

Nasza fabryka wyposażona jest w ponad 60 urządzeń do obróbki i testowania CNC, w tym złożone maszyny tokarsko-frezarskie CNC, szlifierki cylindryczne i szlifierki bezkłowe, co zapewnia stabilną i stałą dokładność wymiarową każdej partii wałów silników krokowych. Wszystkie dane dotyczące rozmiarów w tabeli zostały sprawdzone przez nasz wewnętrzny miernik chropowatości, detektor koncentryczności i optyczny przyrząd pomiarowy. Dla każdej partii towaru możemy dostarczyć kompletne raporty z testów.
Cały proces przetwarzania obejmuje obróbkę tokarską CNC, po której następuje cylindryczne szlifowanie dokładne o wysokiej spójności wymiarowej i braku oczywistych odchyleń w precyzji dostarczania masy. Opcjonalnie dostępne są trzy procesy obróbki powierzchni, aby sprostać różnym wymaganiom w zakresie odporności na zużycie i rdzy.
| Aspekt | Toczenie CNC | Drobne szlifowanie |
|---|---|---|
| Tolerancja wymiarowa | ±0,02 ~ 0,05 mm (h7 możliwe przy zachowaniu ostrożności) | ±0,005 ~ 0,01 mm (stabilna h7) |
| Chropowatość powierzchni (Ra) | 1,6 ~ 3,2 μm | 0,4 ~ 0,8 μm (typowo Ra0,8 ~ 1,6) |
| Bicie (TIR) | 0,03 ~ 0,05 mm | ≤0,01 ~ 0,02 mm |
| Szybkość produkcji | Szybki (odpowiedni luzem) | Wolniejsze (precyzyjne wykończenie) |
| Koszt za sztukę | Niżej | Wyższa (ale stała jakość) |
| Typowe zastosowanie | Obróbka zgrubna, wstępna | Końcowe wykończenie wałów o wysokiej precyzji |
Ten wał silnika krokowego został zaprojektowany skupiając się na czterech kierunkach: precyzyjnym pozycjonowaniu, lekkości, szerokiej kompatybilności i wysokiej wydajności kosztowej, przy czym wszystkie osiągi w pełni odpowiadają wymaganiom operacyjnym małych precyzyjnych urządzeń automatyki.
1. Precyzyjne pozycjonowanie przy niskim poziomie jittera:Niskie bicie promieniowe i wystarczająca sztywność wału, brak wyraźnych drgań podczas pracy sprzętu, w połączeniu ze sterowaniem kątem kroku silnika krokowego, aby stabilnie utrzymywać precyzyjne standardy pozycjonowania.
2. Lekka konstrukcja o niskiej bezwładności:Mały moment bezwładności umożliwia płynne uruchamianie i zatrzymywanie sprzętu oraz szybką reakcję, doskonale spełniając wymagania dotyczące wydajności dynamicznej małego sprzętu precyzyjnego.
3. Szeroka uniwersalna kompatybilność:Kompatybilna z większością silników krokowych dostępnych na rynku, znormalizowana konstrukcja prostego wału dostosowuje się do konwencjonalnych urządzeń linii produkcyjnej automatyki z niskim progiem wyboru modelu i zakupu.
4. Pełna elastyczna personalizacja konstrukcji:Płaską pozycję D, specyfikację rowka wpustowego, długość wału i strukturę gwintu można regulować zgodnie z wymaganiami, aby szybko dopasować niestandardowe wyposażenie i skrócić cykl realizacji projektu.
5. Ekonomiczne rozwiązanie masowe:Kontrolowane koszty produkcji i stabilna jakość w przypadku zamówień masowych, praktyczność sprzętu równoważącego i budżet zakupów w celu dostosowania do wszystkich rodzajów skali zamówień.
W połączeniu z pięcioma podstawowymi funkcjami, wał ten obejmuje dwa scenariusze zakupów: standardowy zakup hurtowy zapasów i niestandardowe dostosowywanie specjalnego wyposażenia, dostosowujące się do najbardziej precyzyjnych warunków pracy w zakresie pozycjonowania.
| Funkcja | Hartowanie (hartowanie) | Czernienie (tlenek) | Chromowanie |
|---|---|---|---|
| Odporność na zużycie | Doskonały | Umiarkowany | Wysoki |
| Odporność na korozję | Dostateczny (wymaga uszczelnienia olejowego) | Dobry (odporny na wilgoć) | Doskonały (odporny na kwasy/sól) |
| Twardość powierzchni (HRC) | 55--60 | 25--30 (materiał bazowy) | 65--70 (warstwa powłoki) |
| Współczynnik tarcia | 0,6--0,8 | 0,4-0,5 | 0,1-0,2 |
| Zmiana wymiarowa | Nieznaczny wzrost (0,01-0,02 mm) | Nieistotny | Nieistotny |
| Żywotność (typowa) | Długie pod dużym obciążeniem | Średni do użytku ogólnego | Długie w precyzyjnych warunkach |
| Koszt (względny) | Niski | Niski | Wysoki |
| Najlepiej dopasowana aplikacja | Wysoki moment obrotowy, obciążenie udarowe | Niedroga automatyzacja wnętrz | Precyzyjne pozycjonowanie, środowiska korozyjne |
Opierając się na zaletach produktu związanych z precyzyjnym pozycjonowaniem, niskim poziomem drgań i szeroką kompatybilnością, wały silników krokowych są stosowane głównie we wszelkiego rodzaju małych precyzyjnych urządzeniach automatyki, koncentrując się na scenariuszach produkcji z precyzyjną kontrolą punktu.
1. Mały precyzyjny sprzęt do transmisji:Przyrządy laboratoryjne do testowania, sprzęt do obróbki mikro CNC, oparty na korpusie wału o niskim jitterze, aby zagwarantować bezbłędne powtarzalne pozycjonowanie w celu długotrwałej pracy.
2. Konwencjonalne automatyczne linie produkcyjne:Małe moduły sortujące, stoły przesuwne do przeszczepów, elementy napędu krokowego do druku 3D, standaryzowane wały do bezpośredniego montażu mas.
3. Sprzęt do automatycznej regulacji:Inteligentne mechanizmy regulacji, małe elementy wykonawcze napędu krokowego, lekka konstrukcja poprawiają szybkość reakcji start-stop sprzętu.
Podsumowując, wszystkie małe urządzenia automatyki wymagające mocowania w punkcie stałym, precyzyjnego dostrojenia kąta i rozruchu i zatrzymania ruchu posuwisto-zwrotnego o wysokiej częstotliwości mogą wybrać nasz wał jako rdzeń podtrzymujący część przekładni.
Guanshuo Precision ma ponad dziesięcioletnie doświadczenie w precyzyjnej obróbce wałów. Pełne kwalifikacje, ujednolicone linie produkcyjne i pełna kontrola jakości procesu zapewniają stabilne wsparcie dla masowych dostaw wałów.
1. Autorytatywna certyfikacja systemu:Przedsiębiorstwo przeszło certyfikację systemu zarządzania jakością ISO9001. Wszystkie procedury, w tym obróbka CNC, szlifowanie i obróbka powierzchni, są ustandaryzowane i kontrolowane, a ich jakość jest identyfikowalna w przypadku produktów masowych. Dokumenty certyfikacyjne, certyfikaty patentowe i zdjęcia z warsztatów fabrycznych można dostarczyć do audytu klienta i składania ofert projektowych.
2. Dojrzała zdolność produkcyjna CNC:Wyposażone w pełny zestaw tokarsko-frezarskich maszyn kompozytowych, szlifierek cylindrycznych CNC i szlifierek bezkłowych, obsługujących próbki małych partii i długoterminowe dostawy masowe ze stabilną dostawą dla transgranicznych zamówień eksportowych. Braliśmy udział w targach importu i eksportu sprzętu Ningbo w listopadzie 2025 roku i eksportowaliśmy wały precyzyjne do wielu zagranicznych producentów sprzętu przemysłowego.
3. Pełne wsparcie przedsprzedażowe i posprzedażowe:Bezpłatna ocena rysunków i próbna produkcja przed sprzedażą; ujednolicona 24-miesięczna gwarancja posprzedażna, możliwość dokowania technicznego w celu dostosowania sprzętu i dostosowania konstrukcji. Nasze zasady obsługi posprzedażnej są wyświetlane na oficjalnej stronie serwisu witryny internetowej i obejmują 48-godzinną zdalną pomoc techniczną online dla nabywców na całym świecie.
4. Bogate doświadczenie wspierające branżę:Długoterminowe wsparcie precyzyjnych wałów silników dla producentów automatyki, 3C i małych precyzyjnych instrumentów, zaznajomionych z wymaganiami dotyczącymi montażu i precyzji różnych urządzeń krokowych. Mamy 6 pełnoetatowych inspektorów kontroli jakości, którzy przeprowadzają trzyetapową pełną kontrolę surowców, półproduktów i produktów gotowych.
Odp.: Produkt ma dużą wszechstronność i jest kompatybilny z większością silników krokowych dostępnych na rynku. Konwencjonalne standardowe specyfikacje można montować bezpośrednio bez modyfikacji konstrukcyjnych. Dla specjalnych, niestandardowych silników można dostarczyć niestandardowe, odpowiednie konstrukcje wałów za pomocą rysunków.
O: Tak. Korpus wału charakteryzuje się niskim biciem promieniowym i wystarczającą sztywnością bez wyraźnych drgań podczas pracy urządzenia. W połączeniu ze sterowaniem krokowym silnika krokowego może stabilnie spełniać powtarzające się wymagania dotyczące pozycjonowania precyzyjnego sprzętu.
Odp.: Obsługiwana jest pełna personalizacja struktury. Położenie D-flat, rozmiar wpustu, całkowitą długość wału i specyfikację gwintu można dostosować zgodnie z wymaganiami, aby szybko dopasować wymiary montażowe niestandardowego sprzętu i skrócić całkowity cykl realizacji projektu.
Odp.: Opcjonalne są trzy dojrzałe procesy wzmacniania powierzchni: hartowanie, czernienie i chromowanie. Odporność na zużycie korpusu wału znacznie się poprawia po obróbce, co nadaje się do długotrwałej, nieprzerwanej, ciągłej pracy sprzętu.
O: Tak. Cały zestaw procesów obróbki CNC i szlifowania dokładnego jest stabilny, z ujednoliconą kontrolą tolerancji średnicy zewnętrznej, koncentryczności i chropowatości powierzchni. Wszystkie partie produktów są w pełni sprawdzane przed dostawą, zapewniając kontrolowaną jakość i wysoką precyzję konsystencji.
Odp.: Dotyczy to głównie małych precyzyjnych przyrządów, konwencjonalnych automatycznych linii produkcyjnych i modułów napędów mikrokrokowych. Można wybrać wszystkie małe urządzenia automatyki wymagające powtarzalnej dokładności pozycjonowania.
Odp.: Tak, możemy dostarczyć certyfikat ISO9001, certyfikaty patentowe na wzory użytkowe dla wałów silników, raporty z kontroli wielkości partii i zdjęcia z produkcji warsztatowej. Wszystkie dokumenty są prawdziwe i podlegają kontroli, które można wykorzystać do kontroli fabryki, składania ofert projektowych i akceptacji bezpieczeństwa sprzętu.
Od wielu lat współpracujemy ze znanymi markami krajowymi i zagranicznymi takimi jak Omron i Decathlon gromadząc dużą ilość mas nośnych skrzyń nośnych precyzyjnych wałów silników krokowych do urządzeń automatyki.
Nazwa firmy:Ningbo Guanshuo Precision Hardware Co., Ltd.
Adres:Nr 268-1 Qingqing Road, dzielnica Jiaochuan, dystrykt Zhenhai, miasto Ningbo, prowincja Zhejiang, Chiny
Tryby współpracy:Standardowa sprzedaż hurtowa zapasów, niestandardowe dostosowywanie rysunków, bezpłatne próbki, transgraniczne zamówienia zagraniczne, można konsultować się z inżynierami w sprawie ofert
