Standardowe wały silnika zawodzą w układach hydraulicznych. Uderzenie pod wysokim ciśnieniem powoduje deformację. Olej hydrauliczny powoduje korozję i łuszczenie się powłoki, które zanieczyszczają cały układ. Słaba precyzja uszczelnienia prowadzi do nieszczelności i utraty ciśnienia. Wyprodukowane w Ningbo w Chinach przez Ningbo Guanshuo Precision Hardware Co., Ltd., nasze napędzane hydraulicznie wały silnika zostały zaprojektowane specjalnie, aby rozwiązać dokładnie te problemy - a nie zostały przerobione z wałów silnika ogólnego przeznaczenia.
Układy hydrauliczne stawiają wałom silników wyjątkowe wymagania, którym standardowe konstrukcje po prostu nie są w stanie sprostać. Zrozumienie tych wyzwań sprawia, że nasze wały silników przewyższają generyczne alternatywy w rzeczywistych warunkach pracy.
Cztery krytyczne problemy ze standardowymi wałami silników w zastosowaniach hydraulicznych:
1. Awaria uderzenia i obciążenia--- Wstrząsy pod wysokim ciśnieniem i obciążenia zmienne powodują odkształcenia, pęknięcia zmęczeniowe i ostateczne pęknięcia
2. Zanieczyszczenie oleju--- Cząsteczki rdzy i łuszczące się powłoki mieszają się z olejem hydraulicznym, uszkadzając pompy, zawory i uszczelki w całym systemie
3. Uszczelnienie i wyciek--- Niewystarczająca precyzja powierzchni powoduje zużycie uszczelek, wycieki oleju i spadki ciśnienia, które zmniejszają wydajność systemu
4. Kompatybilność montażu--- Słaba kontrola wymiarowa i ograniczone możliwości połączeń spowalniają montaż i zmniejszają niezawodność sprzętu

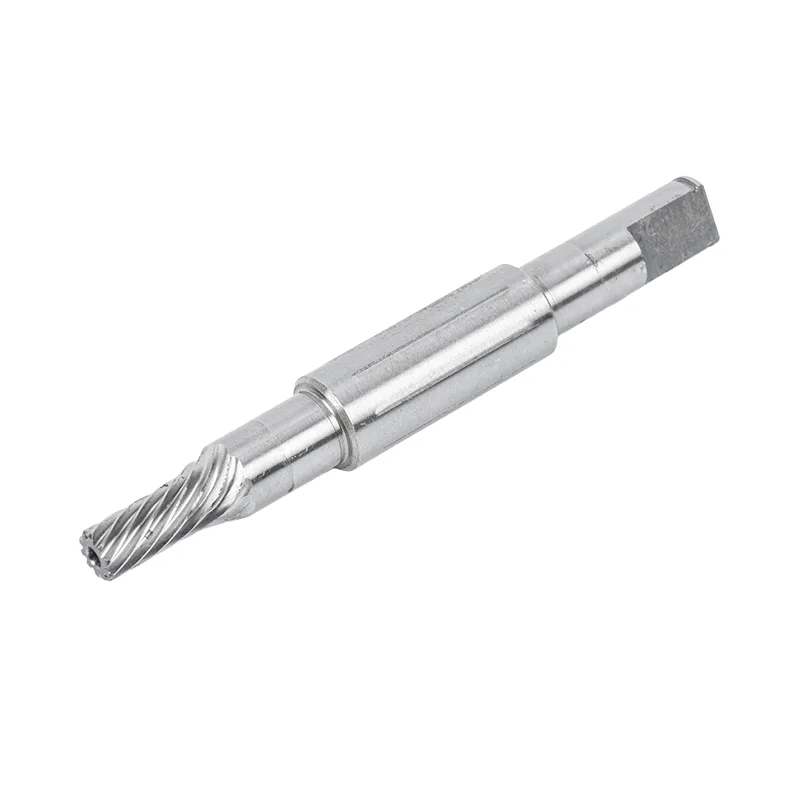

Wały silnika napędzane hydraulicznie Guanshuo rozwiązują wszystkie cztery wyzwania poprzez ukierunkowaną inżynierię materiałową, obróbkę powierzchni i precyzyjną produkcję - dostarczając wały, które naprawdę pasują do układów hydraulicznych.
Najczęstszym rodzajem awarii wałów hydraulicznych jest odkształcenie lub pęknięcie pod wpływem uderzenia pod wysokim ciśnieniem i zmiennych obciążeń. Nasze wały silników rozwiązują ten problem dzięki starannie zaprojektowanej strukturze materiału: twardej, odpornej na zużycie powierzchni wspartej wytrzymałym, amortyzującym rdzeń.
Jak osiągamy odporność na uderzenia:
● Baza do hartowania i odpuszczania--- Obróbka podłoża osiągająca twardość HB 260-300 dla zrównoważonej ogólnej wytrzymałości i plastyczności
● Warstwa utwardzająca powierzchnię--- Dodatkowe hartowanie, nawęglanie lub azotowanie tworzy strefę głęboko hartowaną (1,5–3,0 mm) o twardości powierzchniowej HRC 58–62
● Twardy rdzeń--- Wytrzymałość rdzenia ≥ 90 J/cm² zapobiega kruchemu pękaniu pod wpływem nagłych uderzeń wysokiego ciśnienia
● Hartowanie przedłużenia wału--- Hartowanie wysokiej częstotliwości na wydłużonych odcinkach pozwala uzyskać twardość HRC 45-55 w punktach połączeń
Wynik:Napędzany hydraulicznie wał silnika, który wytrzymuje natychmiastowe uderzenia pod wysokim ciśnieniem i powtarzające się cykle obciążenia bez deformacji lub pęknięcia — znacznie wydłuża żywotność i zmniejsza częstotliwość wymiany.
Zanieczyszczenia olejem hydraulicznym to cichy zabójca układów hydraulicznych. Cząsteczki rdzy i fragmenty powłoki z pojedynczego uszkodzonego wału mogą krążyć po całym systemie, uszkadzając pompy, zarysowując powierzchnie zaworów i niszcząc uszczelki. Wały naszych silników zostały zaprojektowane tak, aby chronić czystość oleju u źródła.
Cechy konstrukcyjne antykorozyjne:
● Twarda powłoka na powierzchniach krytycznych--- Powierzchnie uszczelniające i współpracujące otrzymują twardą powłokę, która jest odporna na korozję i zapobiega łuszczeniu
● Polerowanie lustrzane--- Ultra gładkie wykończenie powierzchni (Ra 0,05-0,2 μm na sekcjach uszczelniających) zmniejsza powierzchnię, na której może zapanować korozja
● Struktura specyficzna dla oleju hydraulicznego--- Materiał i powłoka wybrane pod kątem kompatybilności z olejami hydraulicznymi
● Odporność na zużycie--- Twardość powierzchni HRC 58-62 zapobiega zużyciu ściernemu, które mogłoby powodować powstawanie cząstek
Co to oznacza dla Ciebie:
● Brak śladów rdzy lub fragmentów powłoki zanieczyszczających olej hydrauliczny
● Dłuższa żywotność oleju --- mniej wymian oleju i niższe koszty konserwacji
● Mniejsze zużycie uszczelek i komponentów w wyniku zanieczyszczenia cząstkami stałymi
● Czystsza i bardziej stabilna praca układu hydraulicznego w miarę upływu czasu
Układy hydrauliczne zależą od niezawodnego uszczelnienia, aby utrzymać ciśnienie i wydajność. Nawet mikroskopijne nierówności powierzchni mogą powodować zużycie uszczelek, wyciek oleju i stopniową utratę ciśnienia. Nasze wały silników napędzanych hydraulicznie są produkowane zgodnie z precyzyjnymi standardami, specjalnie do zastosowań związanych z uszczelnianiem pod wysokim ciśnieniem.
Specyfikacje dokładności powierzchni uszczelniającej:
| Parametr | Wartość | Dlaczego to ma znaczenie |
|---|---|---|
| Tolerancja sekcji uszczelniającej | Stopień IT5 | Zapewnia dokładne dopasowanie do uszczelek olejowych i połączonych pierścieni uszczelniających |
| Chropowatość powierzchni (uszczelnienie) | Ra 0,05 ~ 0,2 µm | Zapobiega przedwczesnemu zużyciu uszczelek spowodowanemu przez szorstkie powierzchnie |
| Okrągłość i cylindryczność | ≤ 0,003 mm | Jednolity kontakt uszczelnienia na całym obwodzie |
| Tolerancja średnicy zewnętrznej | h7 / h6 | Precyzyjne połączenie z łożyskami i zespołami uszczelnień |
| Pozycjonowanie barku wału | ≤ 0,008 mm | Dokładne pozycjonowanie osiowe zapewniające odpowiednią kompresję uszczelki |
| Współczynnik tarcia | ≤ 0,12 | Zmniejsza straty tarcia i wytwarzanie ciepła na stykach uszczelniających |
Zalety montażu:
● Bezproblemowa współpraca z uszczelnieniami oleju hydraulicznego i kombinowanymi pierścieniami uszczelniającymi
● Brak konieczności powtarzania regulacji podczas montażu — szybsza i bardziej wydajna produkcja
● Kompatybilny zarówno z połączeniem bezpośrednim, jak i koncentrycznym montażem kołnierzowym
● Konstrukcja ze skosami C1-C2 równoważy bezpieczeństwo i wygodę montażu
Pełne specyfikacje techniczne wałów silnika napędzanego hydraulicznie Guanshuo. Wszystkie parametry można dostosować tak, aby odpowiadały konkretnym wymaganiom układu hydraulicznego.
| Kategoria | Parametr | Wartość standardowa |
|---|---|---|
| Materiał i twardość | Hartowana twardość | HB 260 ~ 300 |
| Twardość powierzchni | HRC 58 ~ 62 | |
| Wytrzymałość rdzenia | ≥ 90 J/cm² | |
| Twardość przedłużenia wału | HRC 45 ~ 55 | |
| Głębokość hartowania | Głębokość strefy hartowanej | 1,5 ~ 3,0 mm |
| Proces | Hartowanie / Nawęglanie / Azotowanie | |
| Tolerancja wymiarowa | Tolerancja średnicy zewnętrznej | h7 / h6 |
| Tolerancja sekcji uszczelniającej | Stopień IT5 | |
| Pozycjonowanie barku wału | ≤ 0,008 mm | |
| Jakość powierzchni | Chropowatość powierzchni (ogólnie) | Ra 0,4 ~ 0,8 µm |
| Chropowatość powierzchni (uszczelnienie) | Ra 0,05 ~ 0,2 µm | |
| Okrągłość i cylindryczność | ≤ 0,003 mm | |
| Tarcie i zużycie | Współczynnik tarcia | ≤ 0,12 |
| Obróbka powierzchniowa | Powłoka twarda + polerowanie lustrzane | |
| Geometria | Ścięcie | C1 ~ C2 |
| Średnica / Długość | - |
W układach hydraulicznych stosuje się różne metody łączenia różnych typów urządzeń. Nasze wały silników obsługują wiele konfiguracji końcówek wałów i sposobów montażu, aby dopasować je do konkretnej konfiguracji.
Typy połączeń końca wału:
● Płaski klucz--- Proste, niezawodne, szeroko stosowane w ogólnych pompach i silnikach hydraulicznych
● Klucz splajnowy--- Większy moment obrotowy, lepsze wyrównanie w zastosowaniach wymagających dużych obciążeń
● Zwężająca się powierzchnia--- Samocentrujący, łatwy montaż/demontaż w przypadku niektórych konstrukcji silników hydraulicznych
● Funkcje niestandardowe--- Gwinty, rowki lub inne elementy zgodnie z wymaganiami dotyczącymi rysunku
Obsługiwane metody montażu:
● Zespół bezpośredniego połączenia --- wał bezpośrednio połączony z komponentem hydraulicznym
● Koncentryczny zespół kołnierzowy --- montowany za pomocą kołnierza w celu precyzyjnego ustawienia
● Inne konfiguracje montażu --- zaprojektowane zgodnie z Twoją specyfikacją
Kompatybilne komponenty hydrauliczne:
● Pompy hydrauliczne
● Silniki hydrauliczne
● Sterowniki hydrauliczne
● Reduktory hydrauliczne
Nie wiesz, jakiego typu połączenia potrzebujesz? Prześlij nam specyfikację swojego sprzętu, a my zalecimy optymalną konfigurację.
Nasze wały silników służą do szerokiego zakresu zastosowań w napędach hydraulicznych w branżach, w których niezbędna jest niezawodna praca pod wysokim ciśnieniem.
Typowe zastosowania:
● Agregaty i systemy hydrauliczne
● Układy hydrauliczne maszyn budowlanych
● Przemysłowe urządzenia hydrauliczne i prasy
● Napędy hydrauliczne wtryskarek
● Układy hydrauliczne maszyn rolniczych
● Morski sprzęt hydrauliczny
● Układy hydrauliczne w górnictwie i hutnictwie
Typowe warunki pracy:
● Wysokociśnieniowy start-stop i częste cykle
● Zmienne warunki obciążenia i wstrząsów
● Środowisko zawierające olej hydrauliczny
Niezawodność ma znaczenie w układach hydraulicznych --- awaria pojedynczego wału może spowodować kosztowne przestoje i uszkodzenie układu. Każdy wał silnika napędzanego hydraulicznie Guanshuo przechodzi kompleksową kontrolę jakości na każdym etapie produkcji.
Kontrola materiałów przychodzących:
● Weryfikacja certyfikacji surowców
● Badanie składu materiału i twardości
● Identyfikowalne partie materiałów
Kontrole jakości w trakcie procesu:
● Kontrola wymiarowa na każdym etapie produkcji
● Weryfikacja twardości po każdym etapie obróbki cieplnej
● Pomiar chropowatości powierzchni na powierzchniach krytycznych
● Utwardzona weryfikacja głębokości
Kontrola końcowa:
● Pełna weryfikacja wymiarowa łącznie z powierzchniami uszczelniającymi
● Pomiar okrągłości i walcowości
● Kontrola jakości powierzchni i integralności powłoki
● Sprawdzenie dokładności pozycjonowania odsadzeń wału
Sprzęt kontrolny:
● W pełni automatyczny system kontroli optycznej
● Mierniki wykończenia powierzchni (profilometry)
● Testery twardości
● Przyrządy do pomiaru walcowości
● Projektory dwuwymiarowe
Certyfikaty firmy:
● System Zarządzania Jakością ISO 9001:2015
● Krajowe przedsiębiorstwo high-tech (Chiny)
● 11 opatentowanych technologii w produkcji wałów
Nasze zaangażowanie nie kończy się wraz z wysyłką wału silnika napędzanego hydraulicznie. Zapewniamy ciągłe wsparcie, aby zapewnić niezawodne działanie układów hydraulicznych przez długi czas po instalacji.
Zakres gwarancji:
● Obejmuje wady produkcyjne i problemy materiałowe
● Proces zgłaszania roszczeń gwarancyjnych: Skontaktuj się z naszym zespołem, aby podać szczegóły problemu → Ocena techniczna → Wymiana lub naprawa, stosownie do przypadku
Wsparcie techniczne:
● Wskazówki dotyczące instalacji i rozwiązywanie problemów związanych z montażem
● Konsultacje dotyczące materiałów i obróbki powierzchni dla określonych warunków hydraulicznych
● Analiza awarii i badanie przyczyn źródłowych
● Wsparcie optymalizacji projektu w celu poprawy wydajności
Responsywna usługa:
● Na zapytania techniczne odpowiadamy w ciągu 24 godzin roboczych
● Pomoc w sytuacjach awaryjnych w przypadku krytycznych problemów z aplikacjami
● Bezpośrednia komunikacja z zespołem inżynierskim w przypadku złożonych pytań
Długoterminowe partnerstwo:
● Wsparcie iteracji projektu w miarę ewolucji produktów hydraulicznych
● Ciągła poprawa jakości w oparciu o opinie terenowe
● Sugestie dotyczące optymalizacji kosztów w przypadku produkcji seryjnej
Szybkie odpowiedzi na często zadawane pytania dotyczące naszych hydraulicznych wałów silnika. Nie możesz znaleźć tego, czego szukasz? Skontaktuj się bezpośrednio z naszym zespołem.
Nie. Wał przechodzi wiele procesów: hartowanie i odpuszczanie, a także hartowanie powierzchniowe, nawęglanie lub azotowanie. Twardość powierzchni osiąga 58-62 HRC przy mocnym rdzeniu (≥90 J/cm²), dzięki czemu wytrzymuje natychmiastowe wstrząsy pod wysokim ciśnieniem i zmienne obciążenia. Utwardzona strefa jest na tyle głęboka (1,5-3,0 mm), że nawet przy wysokim ciśnieniu start-stop i częstej pracy nie dochodzi do odkształceń ani pęknięć.
Tak --- jest to podstawowa cecha konstrukcyjna zastosowań hydraulicznych. Wał ma konstrukcję antykorozyjną i odporną na zużycie z twardą powłoką na powierzchniach uszczelniających i współpracujących. Zapobiega to rdzewieniu wału i łuszczeniu się powłoki, dzięki czemu do oleju hydraulicznego nie przedostają się cząsteczki rdzy ani fragmenty powłoki. Czystszy olej oznacza rzadszą wymianę oleju, mniejsze zużycie podzespołów i bardziej stabilną pracę układu.
Tolerancja przekroju uszczelniającego odpowiada klasie IT5 przy chropowatości powierzchni Ra 0,05-0,2 µm. Okrągłość i walcowość wynoszą ≤ 0,003 mm, a dokładność pozycjonowania odsadzenia wału wynosi ≤ 0,008 mm. Wszystkie parametry są kontrolowane w celu spełnienia standardów uszczelnienia układu hydraulicznego pod wysokim ciśnieniem i precyzyjnego montażu.
Współpracuje z większością popularnych urządzeń hydraulicznych, w tym pompami hydraulicznymi, silnikami hydraulicznymi i reduktorami hydraulicznymi. Obsługiwane jest zarówno połączenie bezpośrednie, jak i montaż koncentryczny kołnierzowy. Koniec wału można dostosować za pomocą wpustu płaskiego, wpustu wielowypustowego lub stożkowej struktury powierzchniowej. Podaj konkretną specyfikację sprzętu i wymagania montażowe, a my precyzyjnie je dopasujemy.
W standardzie oferujemy połączenia wpustowe, wpustowe i stożkowe. Do rysunków można również dodawać niestandardowe elementy, takie jak gwinty, rowki lub specjalne profile. Powiedz nam, do jakiego elementu hydraulicznego się podłączasz, a my zalecimy najlepszą konfigurację.
Aby uzyskać szybką i dokładną wycenę, prosimy o przesłanie: rysunków 2D (lub podstawowych wymiarów), rodzaju i zastosowania sprzętu hydraulicznego, ciśnienia roboczego i warunków obciążenia, potrzebnego rodzaju połączenia i szacunkowej ilości.
Posiadamy certyfikat ISO 9001:2015 i jesteśmy Narodowym Przedsiębiorstwem High-Tech z 11 opatentowanymi technologiami. Każdy wał przed wysyłką przechodzi wieloetapową kontrolę jakości, obejmującą kontrolę wymiarową, weryfikację twardości i kontrolę jakości powierzchni.
Przykładowy czas realizacji:1–3 dni robocze w przypadku próbek magazynowych, 7–12 dni w przypadku próbek obrobionych na zamówienie i 12–18 dni w przypadku przedmiotów poddanych obróbce cieplnej lub specjalnemu wykończeniu powierzchni.
Czas realizacji produkcji:15–25 dni roboczych w przypadku zamówień masowych, w zależności od ilości i złożoności. Przyspieszona usługa dostępna na żądanie.
Producenci sprzętu hydraulicznego współpracują z Guanshuo, ponieważ nie tylko sprzedajemy wały silników, ale także opracowujemy rozwiązania dla wyzwań związanych z układami hydraulicznymi. Oto co zyskujesz współpracując z nami:
✓ Zaprojektowane specjalnie do hydrauliki --- Standardowe wały silnika nie są przerabiane. Każda decyzja projektowa uwzględnia wpływ wysokiego ciśnienia, kompatybilność z olejem i wymagania dotyczące uszczelnienia.
✓ Wsparcie inżynieryjne od pierwszego dnia --- Nasz zespół pomaga w wyborze materiałów, optymalizacji obróbki cieplnej i projektowaniu połączeń jeszcze przed rozpoczęciem produkcji.
✓ Stała jakość, na której możesz polegać --- Certyfikat ISO 9001, 11 opatentowanych technologii i wieloetapowa kontrola każdego produkowanego przez nas wału.
Skontaktuj się z naszym zespołem ds. wałków hydraulicznych:
Telefon / WhatsApp: +86-15990709753
Czas reakcji: w ciągu 24 godzin roboczych
Wyślij nam je, aby otrzymać najszybszą wycenę:
Rysunki 2D (lub wymiary podstawowe) • Typ urządzenia hydraulicznego • Warunki ciśnienia roboczego i obciążenia • Wymagany typ połączenia • Szacunkowa ilość • Docelowy harmonogram
