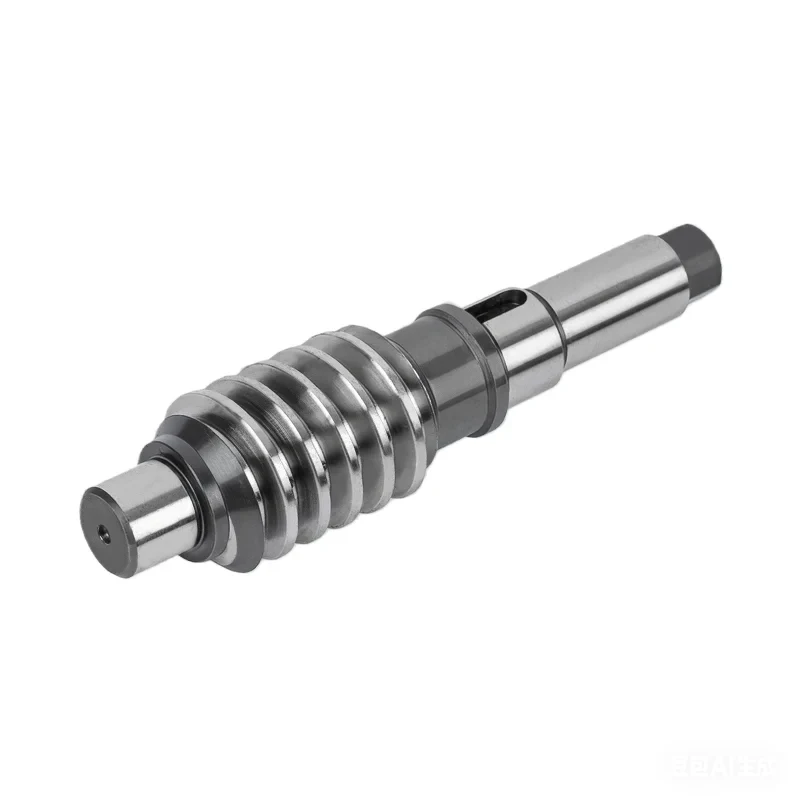

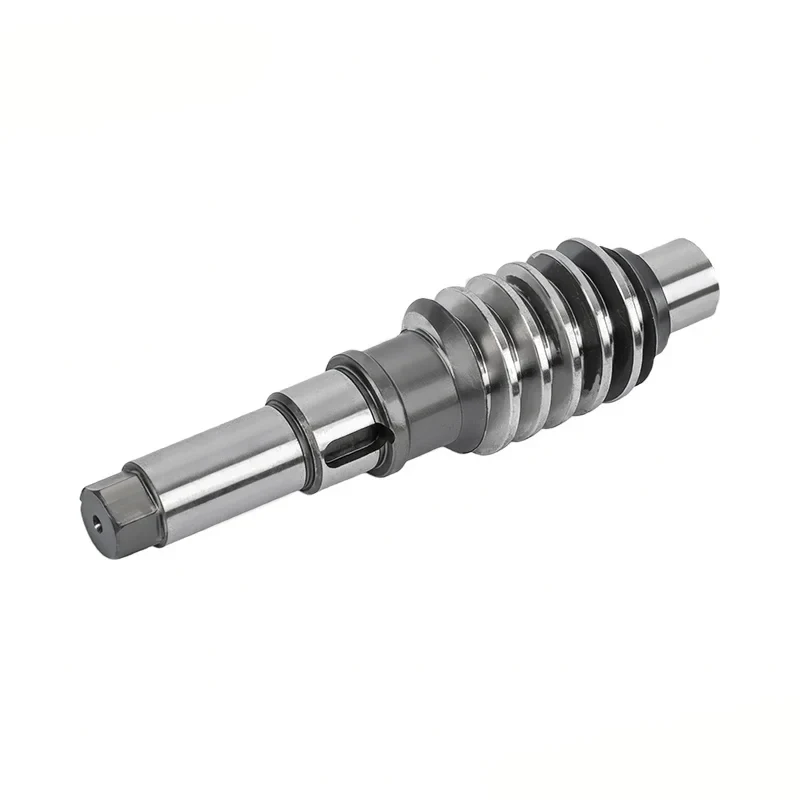

Ultra precyzyjny wał silnika dostarczony przez fabrykę Guanshuo nie jest ulepszoną wersją zwykłych wałów silnika. Zamiast tego jest to ekskluzywny produkt, w pełni wyprodukowany zgodnie z ultraprecyzyjnymi standardami, od surowców, poprzez przetwarzanie po kontrolę. Stosujemy w pełni zautomatyzowane przetwarzanie CNC, a każdy wał zostanie poddany kompleksowej kontroli precyzyjnej przed wysyłką, aby upewnić się, że odchylenie partii wynosi ≤ 0,001 milimetra. Surowo zapobiega się mieszaniu wszelkich produktów niezgodnych z wymaganiami, zapewniając, że każda partia produktów utrzymuje niezmiennie wysoką precyzję i rzeczywiście spełnia wymagania dotyczące zamówień sprzętu ultraprecyzyjnego.
W przeciwieństwie do konwencjonalnych wałów silnika, które skupiają się na praktyczności, ten ultraprecyzyjny wał silnika kładzie nacisk na najwyższą precyzję i wyjątkową zdolność dostosowania do środowiska. Niezależnie od tego, czy chodzi o tolerancję wymiarową, gładkość powierzchni, wytrzymałość materiału i odporność na warunki atmosferyczne, wszystkie spełniają najwyższe standardy branżowe. Stanowi podstawowe wsparcie dla wysokiej klasy ultraprecyzyjnych przekładni sprzętowych, a także odzwierciedla naszą podstawową siłę jako profesjonalnego dostawcy wałów silnikowych.
To najważniejsza atrakcja. Kluczem jest to, że zakres tolerancji powierzchni sięga IT3 do IT4, tolerancja średnicy jest kontrolowana w zakresie ±0,001 do ±0,003 milimetra, współosiowość wynosi ≤0,002 milimetra, bicie promieniowe wynosi ≤0,003 milimetra, bicie czołowe wynosi ≤0,002 milimetra, a tolerancja średnicy zewnętrznej osiąga standard h5.
Po obróbce za pomocą ultraprecyzyjnego szlifowania, polerowania lustrzanego i innych technik, chropowatość powierzchni położenia łożyska jest tak niska, jak Ra0,05 do Ra0,2, współczynnik tarcia jest bliski zeru, w pełni spełniając wymagania ultraprecyzyjnej przekładni bez przerw i montażu z zerową szczeliną. Podczas montażu nie ma potrzeby wielokrotnych regulacji, co znacznie poprawia wydajność montażu.
Standard kontroli:Każdy wał poddawany jest pełnowymiarowej kontroli za pomocą w pełni automatycznego sprzętu do kontroli optycznej, a dane z kontroli są identyfikowalne
Sprzęt kontrolny:Miernik walcowości, miernik wykończenia powierzchni, projektor 2D (szczegóły w sekcji „Kontrola jakości”)
Nie używamy zwykłych podłoży. Zamiast tego specjalnie łączymy wysokiej klasy materiały, takie jak stal konstrukcyjna ze stopów premium, stal łożyskowa i stop tytanu.
Po przejściu przez nawęglanie i hartowanie próżniowe, głęboką obróbkę w niskiej temperaturze, azotowanie jonowe i inne profesjonalne procesy, twardość powierzchni korpusu wału osiąga HRC 60 do 65. Tymczasem rdzeń utrzymuje wysoką wytrzymałość. Nawet w warunkach pracy przy bardzo dużych prędkościach i bardzo dużych obciążeniach może pracować stabilnie, nie jest podatny na zużycie ani pękanie, co znacznie wydłuża żywotność.
Opatentowana technologia:Posiadamy wiele opatentowanych technologii. Aby uzyskać szczegółowe informacje, zobacz sekcję dotyczącą certyfikatów patentowych
Oferujemy wysokiej jakości obróbkę powierzchni, taką jak próżniowe azotowanie jonowe i obróbka powłoką ceramiczną, dzięki którym wał silnika ma wyjątkowo dużą odporność na korozję i właściwości zapobiegające rdzy. Nawet w ekstremalnym zakresie temperatur od -60 ℃ do 200 ℃ może utrzymać stabilną wydajność.
Niezależnie od tego, czy są to ekstremalne środowiska przemysłowe z drastycznymi zmianami temperatury i wilgotności, silną korozją, czy wysokimi poziomami próżni, może działać stabilnie przez długi czas bez częstej konserwacji, znacznie zmniejszając koszty konserwacji ultraprecyzyjnego sprzętu.
Cały proces odbywa się poprzez automatyzację sterowania numerycznego i kompleksowe testy precyzji, zapewniające niezmienną precyzję każdej partii produktów. Odchylenie w partii jest niezwykle małe i w pełni spełnia znormalizowane wymagania dotyczące zamówień na dużą skalę silników ultraprecyzyjnych. Podczas procesu zakupowego nie trzeba się martwić problemami montażowymi spowodowanymi różnicami w partiach, co znacznie poprawia efektywność zakupów.
Gwarancja wydajności:26 szlifierek cylindrycznych CNC, 6 precyzyjnych szlifierek bezkłowych, 60 obrabiarek CNC
System identyfikowalności:Możliwość śledzenia jakości przetwarzania CNC w pełnym procesie, każdą partię można prześledzić aż do partii surowca i parametrów przetwarzania
| Parametr | Wartość | Parametr | Wartość |
|---|---|---|---|
| Tolerancja średnicy zewnętrznej | h5 | Chropowatość powierzchni | Ra0,05～Ra0,2 |
| Bicie średnicy | ≤0,001 ~ 0,003 mm | Końcowe bicie czołowe | ≤0,002 mm |
| Współosiowość | ≤0,002 mm | Bicie promieniowe | ≤0,003 mm |
| Obowiązujący zakres temperatur | -60 ℃ ~ + 200 ℃ | Metoda obróbki cieplnej | Hartowanie próżniowe nawęglaniem + obróbka kriogeniczna |
| Materiały opcjonalne | Stopowa stal konstrukcyjna / stal łożyskowa / stop tytanu | Obróbka powierzchni | Azotowanie jonowe / Powłoka ceramiczna |
| Odchylenie konsystencji partii | ≤0,001 mm | Metoda kontroli | W pełni automatyczna pełna kontrola optyczna |
💡Potrzebujesz niestandardowych parametrów?Obsługujemy personalizację pełnowymiarową,skontaktuj się z inżynierami w sprawie niestandardowych rozwiązań
| Sprzęt inspekcyjny | Elementy inspekcji |
|---|---|
| W pełni automatyczny sprzęt do kontroli optycznej | Pełnowymiarowa automatyczna inspekcja |
| Miernik cylindryczności | Cylindryczność, okrągłość, prostolinijność |
| Wskaźnik wykończenia powierzchni | Chropowatość powierzchni Wartość Ra |
| Projektor dwuwymiarowy | Wymiary profili, tolerancje geometryczne |
| Tester twardości | Twardość powierzchniowa HRC |
| Centrum testowania przekładni | Parametry związane z przekładnią |
1. Kontrola przychodząca:Certyfikat surowca + pobieranie próbek twardości + wstępna kontrola wymiarów
2. Kontrola pierwszego artykułu:Pełnowymiarowa kontrola pierwszego artykułu w partii, potwierdzenie kwalifikacji przed masową produkcją
3. Inspekcja Patrolu Procesu:Kontrola pobierania próbek procesu w celu zapewnienia stabilności przetwarzania
4. Pełna kontrola gotowego produktu:100% pełnowymiarowa kontrola za pomocą w pełni automatycznego sprzętu do kontroli optycznej
5. Ponowna inspekcja fabryczna:Ponowna kontrola pobierania próbek przez dział kontroli jakości, wystawienie raportu z inspekcji fabryki
Certyfikat jakości:PrzeszedłISO9001certyfikacja systemu zarządzania jakością
Dostępne na zamówienie:Certyfikat materiałowy, raport obróbki cieplnej, raport z inspekcji fabrycznej (dostarczany wraz z przesyłką)
Wysokiej klasy precyzyjne przyrządy, takie jak precyzyjne przyrządy pomiarowe i sprzęt do badań laboratoryjnych, mają niezwykle wysokie wymagania dotyczące dokładności transmisji. Nawet najmniejsze odchylenie może mieć wpływ na wyniki testu. Nasz ultraprecyzyjny wał silnika może osiągnąć płynną transmisję, zapewniając precyzyjną pracę przyrządów i zwiększając dokładność danych testowych.
Ultraprecyzyjne obrabiarki i sprzęt. Dokładność przekładni obrabiarek bezpośrednio decyduje o jakości przetwarzanych produktów. Zwłaszcza w przypadku wysokiej klasy maszyn CNC i precyzyjnych szlifierek wał silnika musi charakteryzować się wyjątkowo wysoką precyzją i stabilnością. Ten produkt może idealnie pasować, redukować błędy transmisji oraz poprawiać dokładność przetwarzania i współczynnik kwalifikacji produktu.
Wysokiej klasy sprzęt do ekstremalnych środowisk, taki jak sprzęt lotniczy i kosmiczny, sprzęt do badań głębinowych i sprzęt do środowisk o wysokiej próżni, działają w trudnych warunkach i mają niezwykle wysokie wymagania dotyczące odporności na korozję, odporności na temperaturę i stabilności wałów silników. Nasz ultraprecyzyjny wał silnika może pracować stabilnie i nieprzerwanie w tak ekstremalnych warunkach, zapewniając normalną pracę sprzętu.
● Wysokiej klasy sprzęt elektroniczny
● Precyzyjne urządzenia medyczne
● Wysokiej klasy zautomatyzowane linie produkcyjne
Ponadto jest również szeroko stosowany w scenariuszach, takich jak wysokiej klasy sprzęt elektroniczny, precyzyjne urządzenia medyczne i wysokiej klasy zautomatyzowane linie produkcyjne. W przypadku wszystkich wymagań zaopatrzeniowych, które wymagają ultraprecyzyjnej, pozbawionej przerw transmisji, stabilnych partii i możliwości dostosowania do ekstremalnych środowisk, ten ultraprecyzyjny wał silnika może doskonale spełnić te wymagania. Jest to preferowany podstawowy komponent w przypadku zakupów sprzętu wysokiej klasy.
Zapewnij konsultacje dotyczące dostosowania parametrów technicznych, wspólną weryfikację projektu na rysunkach 3D, bezpłatne dostarczenie próbek i plan optymalizacji kosztów, zapewniając, że produkt odpowiada warunkom sprzętowym klienta i wymaganiom redukcji kosztów.
Standardowe próbki magazynowe dostarczane są bezpłatnie, a koszty wysyłki pokrywa kupujący. Próbki niestandardowe podlegają opłatom za obróbkę, które są w całości odliczane od pierwszego zamówienia zbiorczego spełniającego standardowe MOQ. Klienci roczni dokonujący zakupów o wartości powyżej 30 000 USD są uprawnieni do maksymalnie 3 bezpłatnych niestandardowych próbek każdego nowego modelu każdego roku.
Możliwość śledzenia jakości przetwarzania CNC w pełnym procesie, wizualna informacja zwrotna o postępie produkcji w ciągu 48 godzin, kontrola jakości certyfikacji systemu ISO/TS16949, wsparcie dla zarządzania zapasami VMI i reagowania na zamówienia awaryjne.
24-miesięczny przedłużony okres gwarancji, diagnostyka globalnych problemów na miejscu w ciągu 48 godzin, bezpłatne świadczenie rozwiązań w zakresie aktualizacji procesów i iteracji, utworzenie bazy danych zużycia sprzętu klienta w celu wczesnego ostrzegania i konserwacji.

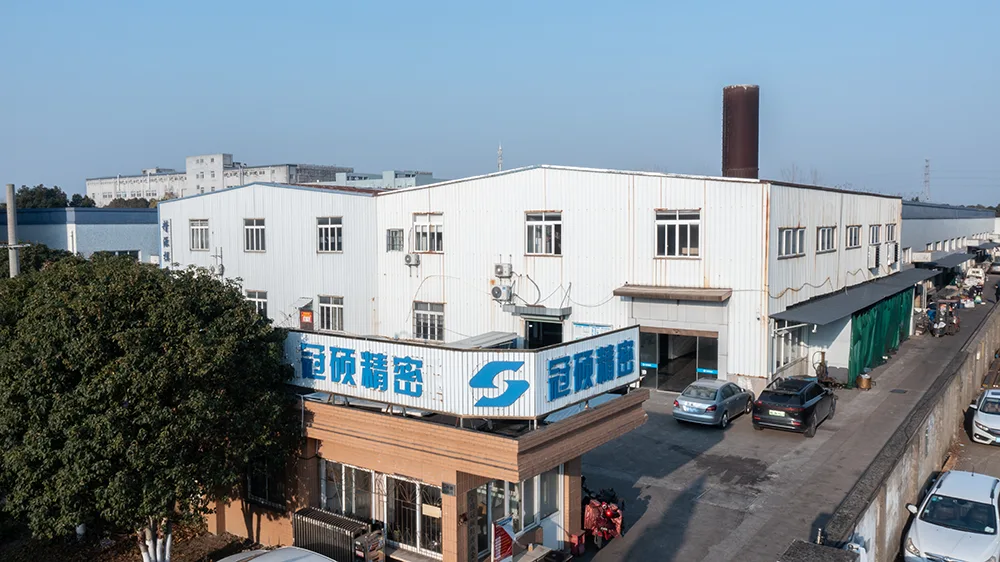

Ningbo Guanshuo Precision Hardware Co., Ltd.została założona w 2016 roku i znajduje się w prowincji Zhejiang w mieście Ningbo w Chinach. Koncentruje się na badaniach i produkcji precyzyjnych rdzeni wałów silników. Jest profesjonalnym producentem ultraprecyzyjnych wałów silników, który integruje badania i rozwój, produkcję i sprzedaż.
Firma od ponad dekady jest głęboko zaangażowana w dziedzinę precyzyjnej obróbki sprzętu komputerowego. Kieruje się innowacjami technologicznymi i koncentruje się na niszowym rynku komponentów wysokiej klasy. To jestprzedsiębiorstwo high-tech na poziomie krajowymi obecnie stał się jednym z głównych dostawców dla branży nowych pojazdów energetycznych, automatyki przemysłowej i sprzętu AGD.
● Całkowita liczba pracowników: 50+
● Personel inżynieryjno-techniczny: 3
● Dział jakości: 6
● Zespół badawczo-rozwojowy: skupiony na rdzeniach wałów silników, komponentach samochodowych itp.
● Opatentowane technologie: 11 pozycji
● Szlifierki cylindryczne CNC: 26 sztuk
● Wysokoprecyzyjne szlifierki bezkłowe: 6 sztuk
● Obróbki obwiedniowe kół zębatych: 6 jednostek
● Centra obróbcze: 2 jednostki
● Tokarsko-frezarskie maszyny kombinowane: 3 jednostki
● Zwykłe obrabiarki CNC: 60 sztuk
● W pełni automatyczny sprzęt do kontroli optycznej: 1 zestaw
Odp.: Części standardowe: 500-1000 sztuk; niestandardowe wały/koła zębate: 300szt; Stal stopowa 42CrMo: 800szt. Zamówienia poniżej MOQ są akceptowane z dopłatą w wysokości 30% - 50% (zrzeczenie się, jeśli ≥ 5000 USD). Mieszane elementy można łączyć, aby spełnić MOQ. Stali klienci mogą negocjować niższe MOQ.
Odp.: Przykładowy czas realizacji: 1–3 dni robocze na zapas, 7–12 dni na obróbkę niestandardową, 12–18 dni z obróbką cieplną/specjalnym wykończeniem. Czas realizacji produkcji masowej: 15–25 dni roboczych, w zależności od ilości i złożoności. Przyspieszona usługa dostępna na żądanie.
Odp.: Tak, dla każdej partii produktów można dostarczyć certyfikaty materiałowe, raporty z obróbki cieplnej i raporty z inspekcji fabrycznej.
Odp.: Tak, mamy profesjonalny zespół inżynierów zapewniający wspólne projektowanie rysunków 3D i konsultacje techniczne.
📞Uzyskaj spersonalizowane rozwiązanie:Podaj nam swoje wymagania, profesjonalni inżynierowie odpowiedzą w ciągu 24 godzin
