Firma Guanshuo Precision Hardware Co., Ltd. wprowadza na rynek stożkowy wał silnika, wysoce precyzyjny element wału przekładni, zaprojektowany specjalnie do zastosowań w przekładniach o wysokim momencie obrotowym i warunkach pracy pod dużym obciążeniem. Jako wiodący producent i dostawca precyzyjnych wałów silników w Chinach, Guanshuo od ponad dekady jest głęboko zaangażowana w dziedzinę precyzyjnej obróbki sprzętu. Jest to przedsiębiorstwo high-tech na poziomie krajowym, przeszło certyfikację systemu zarządzania jakością ISO9001 i posiada 11 technologii patentowych. W produkcie zastosowano konstrukcję stożkowego dopasowania powierzchniowego bez użycia klucza, zapewniającą przenoszenie momentu obrotowego poprzez wstępne dokręcenie osiowe bez konieczności stosowania rowków wpustowych lub wielowypustów. Instalacja i demontaż są wydajne i wygodne, dzięki czemu szczególnie nadają się do zastosowań w przekładniach o dużym obciążeniu, które wymagają częstej konserwacji.
Stożkowy wał silnika to precyzyjny wał napędowy, który przenosi moment obrotowy poprzez stożkowe tarcie powierzchniowe, a jego podstawową funkcją jest osiągnięcie wysokiej niezawodności przenoszenia mocy w warunkach połączenia bezkluczykowego. Jego stożkowa struktura dopasowania powierzchni zastępuje tradycyjne kluczowe metody łączenia, eliminując punkty koncentracji naprężeń i umożliwiając bardziej równomierny rozkład obciążenia. Produkt ten jest szeroko stosowany w sprzęcie automatyki przemysłowej, układach napędowych pojazdów nowej generacji, sprężarkach urządzeń gospodarstwa domowego, elementach pomp i zaworów oraz sprzęcie medycznym, gdzie precyzja i niezawodność przekładni mają kluczowe znaczenie. W przypadku układów przekładniowych wymagających częstego start-stop, pracy w przód-tył lub odporności na obciążenia udarowe, wał jest idealnym rozwiązaniem doboru.
Wał Guanshuo łączy w sobie wiele zalet technicznych w projektowaniu i produkcji, zapewniając doskonałą wydajność w scenariuszach przekładni o dużym obciążeniu:
1. Bezkluczowe dopasowanie powierzchni stożkowej dla bardziej niezawodnego przenoszenia momentu obrotowego
Wał porzuca tradycyjne konstrukcje wpustowe i wykorzystuje współpracę powierzchni stożkowej i tulei stożkowej, aby uzyskać blokowanie cierne. Współczynnik styku powierzchni stożkowej wynosi ≥90%, zapewniając wystarczającą powierzchnię styku, a zdolność przenoszenia momentu obrotowego jest znacznie lepsza niż w przypadku zwykłych połączeń kluczowych. Ponieważ nie ma rowka wpustowego osłabiającego wytrzymałość korpusu wału, poprawia się również ogólna sztywność i odporność zmęczeniowa wału.
2. Wydajny i wygodny montaż i demontaż
Stożkowe dopasowanie powierzchniowe można zamontować po prostu poprzez wstępne dokręcenie osiowe, bez konieczności stosowania montażu na gorąco, montażu na zimno lub specjalistycznego sprzętu do wtłaczania. W celu demontażu wystarczy poluzować nakrętkę wstępnie dokręcającą, aby oddzielić stożkowe powierzchnie, co znacznie skraca przestoje związane z konserwacją sprzętu i wymianą podzespołów. W przypadku zastosowań wymagających regularnej kontroli lub częstej wymiany elementów przekładni, funkcja ta znacznie zmniejsza koszty konserwacji i godziny pracy.
3. Wysoka współosiowość i precyzyjne dopasowanie
Guanshuo jest wyposażone w precyzyjny sprzęt do szlifowania cylindrycznego CNC oraz w pełni automatyczne przyrządy do kontroli optycznej, zapewniające kontrolę współosiowości stożkowego wału silnika w zakresie ≤0,01 mm. Ten poziom precyzji spełnia rygorystyczne wymagania precyzyjnych układów przeniesienia napędu w zakresie bicia promieniowego i współśrodkowości, skutecznie redukując wibracje i hałas podczas przenoszenia oraz wydłużając żywotność łożysk i uszczelek.
4. Doskonała odporność na uderzenia i zdolność do przeciążenia
Metoda przenoszenia momentu obrotowego poprzez tarcie powierzchni stożkowej umożliwia równomierny rozkład obciążenia wzdłuż powierzchni stożkowej, unikając problemu koncentracji naprężeń po stronie wpustu w połączeniach wpustowych. Wał poddawany obciążeniom udarowym lub chwilowym przeciążeniom charakteryzuje się wyjątkową niezawodnością i trwałością, dzięki czemu nadaje się do stosowania w warunkach pracy o dużym obciążeniu, takich jak sprzęt kruszący, maszyny transportowe i urządzenia podnoszące.
| Parametr | Zakres specyfikacji |
|---|---|
| Tolerancja stożka | AT7 ~ AT9 |
| Bicie promieniowe | ≤0,005 ~ 0,02 mm |
| Chropowatość powierzchni | Ra0,8 ～ Ra1,6 |
| Szybkość kontaktu powierzchni stożkowej | ≥90% |
| Współosiowość | ≤0,01 mm |
Powyższe parametry techniczne można dostosować do wymagań konkretnego zastosowania. Guanshuo dysponuje ponad 60 zwykłymi maszynami CNC i 26 szlifierkami cylindrycznymi CNC, zapewniającymi elastyczną zdolność produkcyjną w celu realizacji zamówień seryjnych o różnych poziomach precyzji i specyfikacjach wielkości.
Wał Guanshuo został sprawdzony i zastosowany w wielu gałęziach przemysłu:
Urządzenia automatyki przemysłowej--- Nadaje się do przegubów robotów, wrzecion obrabiarek CNC, zautomatyzowanych linii montażowych i innych scenariuszy o wysokich wymaganiach dotyczących precyzji transmisji i szybkości reakcji.
Nowe układy napędowe pojazdów energetycznych--- Jako główny element przekładni silników napędowych, bezkluczykowa konstrukcja wału może wytrzymać uderzenia wysokiego momentu obrotowego podczas uruchamiania i zatrzymywania pojazdu oraz przyspieszania.
Sprzęt AGD i kompresory--- W urządzeniach takich jak sprężarki klimatyzacji i sprężarki lodówki, które często uruchamiają się i zatrzymują, funkcja szybkiego montażu i demontażu stożkowego dopasowania powierzchniowego znacznie poprawia wydajność produkcji i konserwacji.
Pompa, zawór i sprzęt do uzdatniania wody--- Wysoka współosiowość wału zapewnia płynną pracę pompy, zmniejsza zużycie uszczelek i wydłuża ogólną żywotność sprzętu.
Akcesoria do sprzętu medycznego--- Linia produktów Guanshuo obejmuje precyzyjne akcesoria do sprzętu medycznego, a wysoka precyzja i niezawodność stożkowego wału silnika spełniają rygorystyczne wymagania urządzeń medycznych dla elementów przekładni.

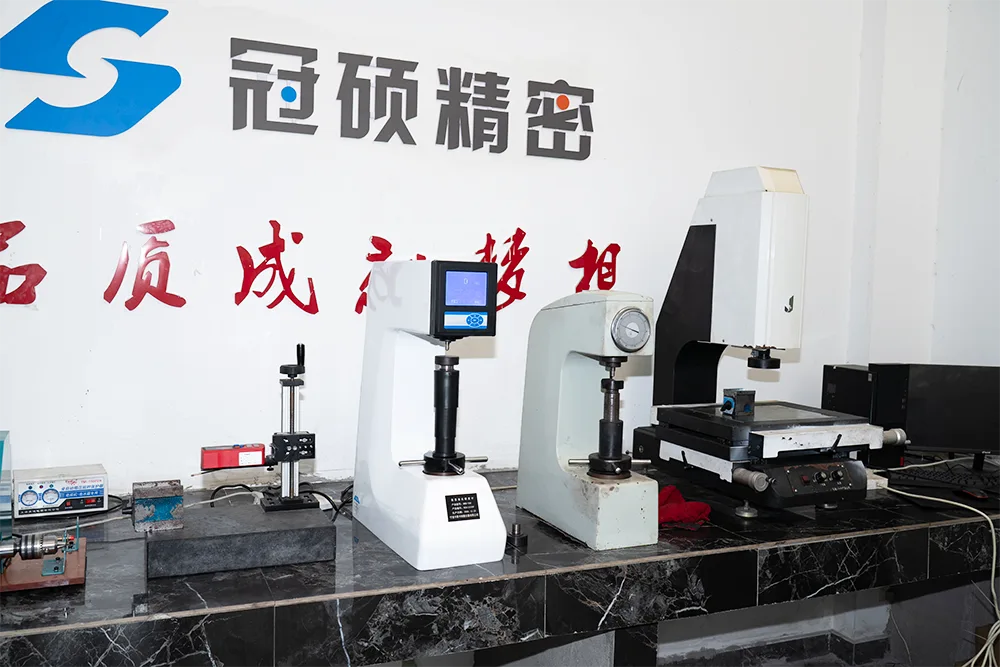

Firma Guanshuo Precision Hardware Co., Ltd. przeszła certyfikację systemu zarządzania jakością ISO9001 i wdraża pełną kontrolę jakości procesu, od przyjęcia surowca po wysyłkę gotowego produktu. Firma posiada niezależny dział jakości (6 pełnoetatowych inspektorów jakości) oraz kompleksowy sprzęt kontrolny, w tym twardościomierze, projektory dwuwymiarowe, mierniki chropowatości powierzchni, centra testowania kół zębatych, mierniki walcowości i inne. Ponadto Guanshuo posiada 11 opatentowanych technologii związanych z wałami silników, obejmujących innowacyjne projekty, takie jak konstrukcje uszczelniające łożyska, kombinowane konstrukcje wałów silników i wały pozycjonujące instalację łożysk. Te opatentowane technologie stanowią solidną podstawę techniczną dla optymalizacji wydajności i indywidualnego rozwoju wału.
Guanshuo świadczy kompleksowe usługi dostosowane do indywidualnych potrzeb, od przeglądu rysunków, wyboru materiałów, projektowania procesu, po produkcję masową. Proces produkcji wału obejmuje:
1. Kontrola materiału i cięcie--- Ściśle wybieraj wysokiej jakości stal stopową lub niestandardowe materiały, aby mieć pewność, że skład materiału i właściwości mechaniczne spełniają wymagania.
2. Precyzyjne toczenie CNC--- Do wykonania zgrubnej i półwykończeniowej obróbki korpusu wału należy używać tokarek CNC, z zarezerwowanym naddatkiem na szlifowanie.
3. Szlifowanie stożkowe--- Używaj precyzyjnych szlifierek cylindrycznych CNC do precyzyjnego szlifowania powierzchni stożkowej, zapewniając, że tolerancja stożka i chropowatość powierzchni spełniają wymagania projektowe.
4. Kontrola i weryfikacja--- Używaj w pełni automatycznego sprzętu do kontroli optycznej, mierników cylindryczności i innych przyrządów, aby przeprowadzić 100% kontrolę kluczowych wymiarów, takich jak zbieżność, współosiowość i okrągłość.
5. Czyszczenie i opakowanie odporne na rdzę--- Po czyszczeniu gotowe produkty są pakowane z zabezpieczeniem antykorozyjnym, aby zapewnić stabilność jakości podczas transportu i przechowywania.
Jako profesjonalny producent i dostawca stożkowego wału silnika w Chinach, Guanshuo Precision Hardware Co., Ltd. zdobyła zaufanie klientów na całym świecie dzięki następującym zaletom:
● Ponad dziesięcioletnie doświadczenie w obróbce precyzyjnej --- Od momentu założenia w 2016 roku firma konsekwentnie koncentruje się na badaniach i rozwoju oraz produkcji precyzyjnych rdzeni wałów silników.
● Zaawansowany sprzęt produkcyjny --- Firma posiada 26 szlifierek cylindrycznych CNC, 6 frezarek obwiedniowych, 2 centra obróbcze, 3 kombinacje tokarsko-frezarskie, 6 precyzyjnych szlifierek bezkłowych i ponad 60 innych zwykłych maszyn CNC.
● Kompleksowy system jakości --- Certyfikat ISO9001, niezależny zespół kontroli jakości oraz w pełni automatyczna kontrola optyczna zapewniają stałą jakość każdego wału.
● Wsparcie technologii patentowej --- 11 patentów związanych z wałem silnika zapewnia wsparcie techniczne w zakresie innowacji i dostosowywania produktów.
● Doświadczenie we współpracy z markami --- Nawiązane relacje współpracy z renomowanymi markami, takimi jak Goldsmiths, Decathlon (Francja), Omron i Yasi, z jakością produktów potwierdzoną przez rynek.
● Szybka reakcja i dostawa --- 24-godzinna reakcja na ofertę, wspierająca dostosowywanie próbek i masową produkcję.
Wał to wysokowydajny produkt z wałem napędowym wprowadzony na rynek przez Guanshuo Precision Hardware Co., Ltd., łączący lata doświadczenia w precyzyjnej obróbce z innowacjami technologicznymi. Jego stożkowa konstrukcja bez użycia klucza przewyższa tradycyjne rozwiązania połączeń kluczowych pod względem niezawodności przenoszenia momentu obrotowego, wygody instalacji, odporności na uderzenia i precyzji współosiowości. Jest to idealny wybór w przypadku dużych obciążeń, częstych uruchomień i zatrzymań oraz wymagających dużej konserwacji. Wspierana przez system certyfikacji ISO9001, zaawansowany sprzęt produkcyjny i kontrolny oraz 11 opatentowanych technologii, Guanshuo angażuje się w dostarczanie klientom na całym świecie wysokiej jakości, konfigurowalnych rozwiązań wałów.
A1: Nie. Przenosi moment obrotowy poprzez tarcie powierzchni stożkowej, eliminując wpusty i wypusty. Pozwala to uniknąć koncentracji naprężeń i działa lepiej pod obciążeniami udarowymi.
A2: Nie. Montaż odbywa się poprzez wstępne dokręcenie osiowe, nie jest potrzebny montaż na gorąco/zimno ani specjalna prasa. Demontaż polega na poluzowaniu nakrętki — szybka i łatwa konserwacja.
A3: Scenariusze związane z dużym obciążeniem, częstym uruchamianiem i zatrzymywaniem, cofaniem i regularną konserwacją. Typowe zastosowania: automatyka przemysłowa, napędy EV, sprężarki, pompy, zawory, kruszarki, przenośniki. Dobrze radzi sobie z uderzeniami i przeciążeniami.
A4: Tak. Współosiowość jest kontrolowana w zakresie ≤0,01 mm, spełniając wymagania dotyczące precyzyjnej transmisji. Aby zapewnić spójność, używamy precyzyjnych szlifierek CNC i automatycznej kontroli optycznej.
Odpowiedź 5: Tak. Oferujemy pełną personalizację, od przeglądu rysunków, wyboru materiałów po projektowanie procesów. Możemy dostosować współczynnik stożka, wymiary, stopnie precyzji, obróbkę powierzchni itp.
A6: Certyfikat ISO9001, z niezależnym zespołem kontroli jakości i pełnym sprzętem kontrolnym. 100% kontrola od surowca do gotowego produktu. Posiadamy również 11 patentów związanych z wałami silnika.
A7: Prześlij zapytanie za pośrednictwem naszej strony internetowej lub e-maila. Odpowiadamy w ciągu 24 godzin, udzielając wsparcia technicznego i cen. Obsługiwane są próbki i produkcja masowa.
