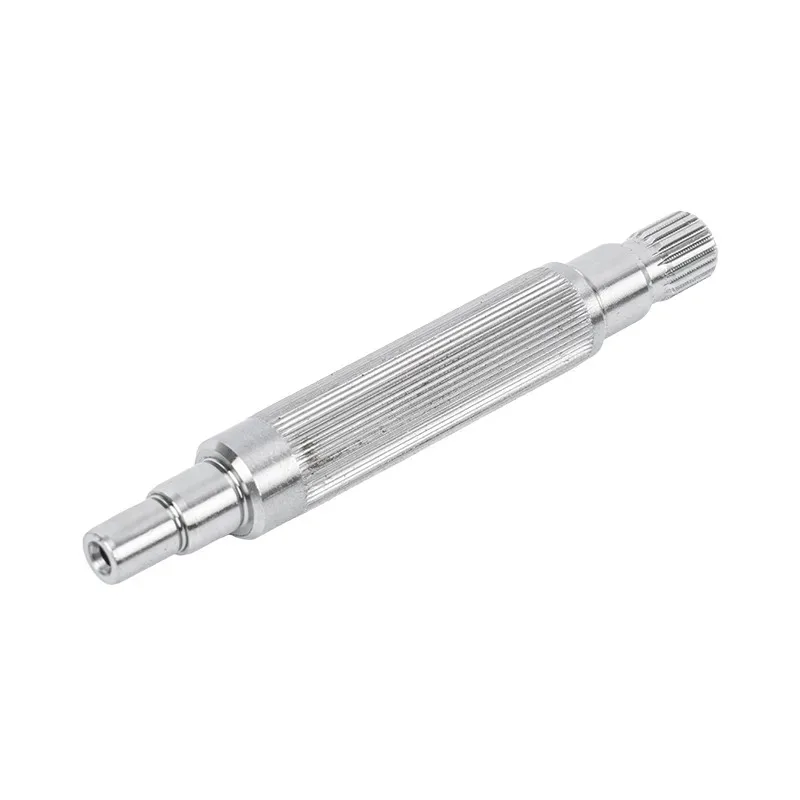

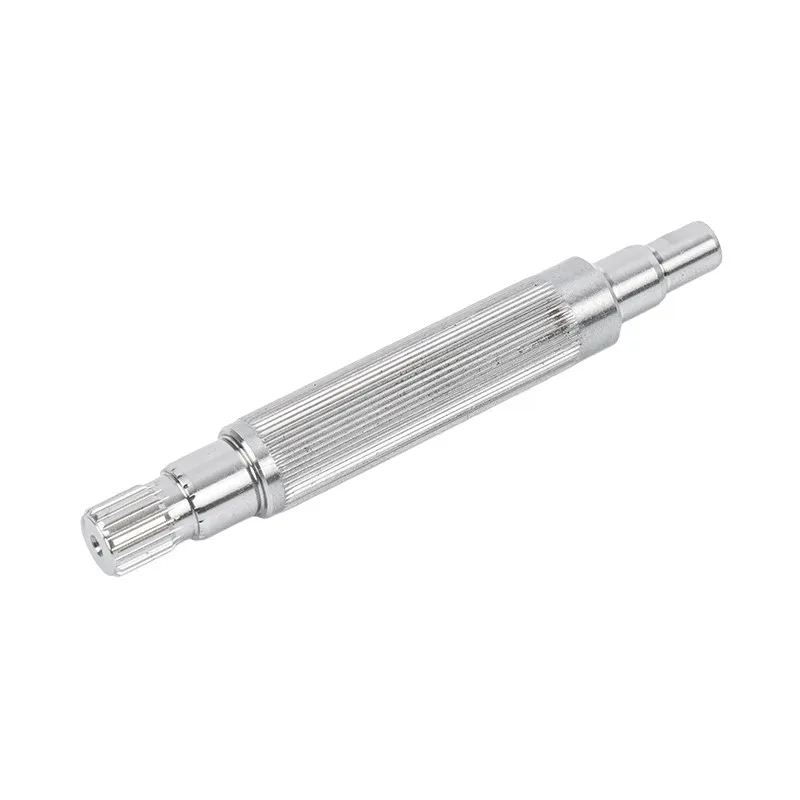

Wał silnika z wielowypustem ewolwentowym

Ningbo Guanshuo Precision Hardware Co., Ltd. jest wiodącym producentem i dostawcą precyzyjnych wałów silnika w Chinach, specjalizującym się w badaniach i rozwoju, produkcji i sprzedaży wału silnika z wielowypustem ewolwentowym. Założona w 2016 roku i zlokalizowana w Ningbo w prowincji Zhejiang, firma od ponad dziesięciu lat jest głęboko zaangażowana w dziedzinę precyzyjnego przetwarzania sprzętu. Jest to przedsiębiorstwo z branży zaawansowanych technologii na szczeblu krajowym, które stało się jednym z głównych dostawców dla branży nowych pojazdów energetycznych, automatyki przemysłowej i sprzętu AGD. Wał silnika Guanshuo ma ewolwentową strukturę wielowypustową. Zęby wielowypustowe automatycznie centrują się podczas montażu, uzyskując wyższą współosiowość i płynniejszą transmisję. Kontrola wibracji i hałasu jest znacznie lepsza niż wielowypustów prostokątnych. Filet korzenia zęba jest większy, koncentracja naprężeń jest mniejsza, a odporność na uderzenia, odporność na zmęczenie i nośność antycentryczna są większe. Działa stabilniej przy częstych obrotach do przodu i do tyłu oraz w warunkach uderzenia dużego obciążenia, a żywotność jest na ogół dłuższa niż wielowypusty prostokątne. Chropowatość powierzchni zęba może osiągnąć Ra ≤0,8 ~ 1,6 μm, błąd wyrównania splajnu ≤0,015 ~ 0,03 mm, symetria ≤0,02 mm i zaokrąglenie korzenia zęba R0,3 ~ R0,8. Charakteryzuje się doskonałą wydajnością przy dużych prędkościach, wysoką wydajnością przekładni, gładkim profilem zębów i minimalnym uderzeniem w zazębienie, dzięki czemu nadaje się do urządzeń obrotowych o średniej i dużej prędkości oraz jest preferowanym rozwiązaniem dla silników o dużej prędkości i precyzyjnych wrzecion.

Zasada transmisji splajnu ewolwentowego

Podstawowa technologia wału silnika polega na jego ewolwentowej strukturze wielowypustowej. Połączenia wielowypustowe są powszechnie stosowane w przekładniach mechanicznych do przenoszenia momentu obrotowego i umożliwienia ruchu osiowego, a wielowypust ewolwentowy jest najlepszym profilem zębów spośród wszystkich typów wielowypustów.

W przeciwieństwie do wielowypustów prostokątnych (z prostokątnymi profilami zębów), wielowypust ewolwentowy ma profil zębów o krzywiźnie ewolwentowej - taki sam jak zęby przekładni. Taka konstrukcja zapewnia dwie podstawowe zalety: automatyczne centrowanie i wielozębowy podział obciążenia.

W celu automatycznego centrowania, podczas montażu wału silnika, powierzchnie zębów wielowypustowych są w naturalny sposób prowadzone wzdłuż krzywizny ewolwentowej, umożliwiając samoczynne ustawienie wału i współpracującej części bez dodatkowej regulacji, uzyskując wysoką współosiowość. Ta funkcja znacznie zmniejsza trudność montażu, zapewniając jednocześnie większą dokładność transmisji. W przypadku podziału obciążenia z wieloma zębami, konstrukcja profilu zęba z ewolwentowym wielowypustem zapewnia równomierne rozłożenie obciążeń na wiele zębów, unikając miejscowego przeciążenia typowego dla wielowypustów prostokątnych, gdzie obciążenie przenosi tylko jeden lub kilka zębów, co znacznie poprawia nośność i żywotność.

Wał silnika z wielowypustowym wypustem Guanshuo zawiera duże zaokrąglenia nasady zębów (R0,3 ~ R0,8), co dodatkowo zmniejsza koncentrację naprężeń w nasadzie zęba, dzięki czemu produkt ma dłuższą trwałość zmęczeniową pod obciążeniami udarowymi i naprężeniami zmiennymi.

Podstawowe zalety

Wał silnika Guanshuo oferuje następujące podstawowe zalety, co czyni go preferowanym rozwiązaniem w zastosowaniach związanych z szybkimi i precyzyjnymi przekładniami:

1. Automatyczne centrowanie, wyższa współosiowość
Ewolwentowy profil zęba produktu automatycznie centruje się podczas montażu, uzyskując większą współosiowość pomiędzy wałem a współpracującą częścią oraz płynniejszą transmisję. W porównaniu z precyzyjnym dopasowaniem wymaganym w przypadku wypustów prostokątnych w celu uzyskania wyrównania, funkcja automatycznego centrowania wypustów ewolwentowych znacznie zmniejsza trudności w montażu, zapewniając jednocześnie wyższą dokładność przekładni.

2. Podział obciążenia z wieloma zębami, duża nośność
Produkt rozkłada obciążenia równomiernie na wiele zębów, przy znacznie lepszej nośności niż wypusty prostokątne. Większy filet korzenia zęba (R0.3 ~ R0.8) zmniejsza koncentrację naprężeń, zapewniając większą odporność na uderzenia, odporność na zmęczenie i odporność na obciążenia mimośrodowe. Działa stabilniej przy częstych obrotach do przodu i do tyłu oraz w warunkach uderzenia dużego obciążenia, a żywotność jest na ogół dłuższa niż wielowypusty prostokątne.

3. Wysoka prędkość, niski poziom hałasu, wysoka wydajność transmisji
Produkt charakteryzuje się gładkimi profilami zębów i minimalnym wpływem na zazębienie, a także doskonałą wydajnością przy dużych prędkościach, wysoką wydajnością transmisji i niskim wytwarzaniem ciepła. Kontrola wibracji i hałasu jest lepsza w porównaniu z wielowypustami prostokątnymi, dzięki czemu jest szczególnie odpowiednia do urządzeń obrotowych o średniej i dużej prędkości oraz jest preferowanym rozwiązaniem dla silników o dużej prędkości i precyzyjnych wrzecion.

4. Wysoka dokładność przetwarzania, dobra wymienność
Wał silnika z wielowypustem ewolwentowym Guanshuo osiąga błąd wyrównania wielowypustu ≤0,015 ~ 0,03 mm, symetrię ≤0,02 mm i chropowatość powierzchni zęba Ra≤0,8 ~ 1,6 μm. Wysoka precyzja obróbki zapewnia dobrą wymienność, ułatwiając konserwację sprzętu i zarządzanie częściami zamiennymi.

5. Kompleksowy System Kontroli Jakości
Guanshuo przeszło certyfikację systemu zarządzania jakością ISO9001, wdrażając pełną kontrolę jakości od surowców po gotowe produkty. Firma posiada 11 opatentowanych technologii obejmujących konstrukcje uszczelniające łożyska, kombinowane konstrukcje wałów silników, konstrukcje wsporcze łożysk i inne dziedziny.

Dane techniczne

Parametr	Zakres specyfikacji
Błąd wyrównania splajnu	≤0,015 ~ 0,03 mm
Symetria splajnu	≤0,02 mm
Chropowatość powierzchni zęba	Ra ≤ 0,8 ~ 1,6 μm
Filet z korzenia zęba	R0,3 ~ R0,8

Pola aplikacji

Dzięki swoim podstawowym cechom, takim jak automatyczne centrowanie, wysoka współosiowość, płynna przekładnia, wielozębowe łożysko, duża odporność na duże obciążenia i uderzenia, duża prędkość i niski poziom hałasu, wysoka wydajność i długa żywotność, wał silnika wielowypustowego jest szeroko stosowany w następujących wymagających scenariuszach:

Nowe pojazdy energetyczne: Zastosowania z wałem silnika napędowego o dużej prędkości. Automatyczne centrowanie wielowypustów ewolwentowych zapewnia stabilność przekładni przy dużych prędkościach, a wielozębowy podział obciążenia spełnia wymagania dotyczące wysokiego momentu obrotowego.

Silniki o dużej prędkości i wrzeciona precyzyjne: Podstawowe elementy przekładni do urządzeń obrotowych o średniej i dużej prędkości. Gładkie profile zębów, minimalny wpływ zazębienia i niskie wytwarzanie ciepła sprawiają, że jest to preferowane rozwiązanie dla silników o dużej prędkości.

Automatyka przemysłowa: Przeguby robotów, serwomotory, precyzyjne układy przeniesienia napędu. Wysoka precyzja i dobra wymienność spełniają wysokie wymagania niezawodności sprzętu automatyki.

Maszyny budowlane: Zastosowania z wałem napędowym przy częstych obrotach do przodu i do tyłu oraz przy dużym obciążeniu. Większa odporność na uderzenia i odporność na zmęczenie zapewniają dłuższą żywotność.

Narzędzia maszynowe: Przekładnia wrzeciona do obrabiarek CNC i centrów obróbczych. Wysoka współosiowość i niski poziom wibracji zapewniają precyzję obróbki.

Produkty Guanshuo obejmują regiony sprzedaży, w tym Guangzhou, Jiangsu, Fujian, Anhui, Shandong i inne obszary, a także nawiązały współpracę z takimi markami jak Goldsmiths, francuski Decathlon, Omron i Yasi.

Porównanie: splajn ewolwentowy i splajn prostokątny

Aby pomóc specjalistom ds. zakupów lepiej zrozumieć techniczne zalety produktu, poniższa tabela zawiera systematyczne porównanie wypustów ewolwentowych i wypustów prostokątnych:

Wymiar	Splajn ewolwentowy (Guanshuo)	Splajn prostokątny
Metoda centrowania	Automatyczne centrowanie, ustawienie na podstawie profilu zęba	Wymaga precyzyjnego dopasowania, dokładność centrowania zależy od obróbki
Współosiowość	Wysoka (zapewniona przez automatyczne centrowanie)	Średni (w zależności od luzu)
Dystrybucja obciążenia	Wielozębny równomierny podział obciążenia	Nieliczne zęby wytrzymują obciążenie, są podatne na miejscowe przeciążenia
Stres korzenia zęba	Duży filet (R0.3~R0.8), niska koncentracja naprężeń	Wysoka koncentracja naprężeń, podatność na pęknięcia zmęczeniowe
Odporność na uderzenia	Mocny	Słaby
Obciążalność anty-ekscentryczna	Mocny	Słaby
Wysoka wydajność	Znakomity (gładki profil zębów, minimalny wpływ na zazębienie)	Średni (większy wpływ na siatkowanie)
Wibracje i hałas	Niski	Wyższy
Wydajność transmisji	Wysoki	Średni
Żywotność usługi	Długie (zazwyczaj dłuższe niż wypusty prostokątne)	Krótszy
Dokładność przetwarzania	Wysoki (błąd korekcji ≤0,015 ~ 0,03 mm)	Średni
Zamienność	Dobry	Przeciętny
Najlepszy odpowiedni scenariusz	Wysoka prędkość, wysoka precyzja, duże obciążenie, częste przewijanie do przodu i do tyłu	Niska prędkość, małe obciążenie, ogólna skrzynia biegów

Powyższe porównanie wyraźnie pokazuje, że produkt wszechstronnie przewyższa wypusty prostokątne pod względem dokładności centrowania, nośności, odporności na uderzenia, wydajności przy dużych prędkościach i żywotności. W przypadku systemów przekładni, w których zależy na wysokiej wydajności, długiej żywotności i niskich kosztach konserwacji, najlepszym wyborem jest wielowypust ewolwentowy.

Wsparcie serwisowe

Guanshuo zapewnia pełne wsparcie serwisowe wału:

Przykładowy etap: Konsultacje w sprawie dostosowania parametrów technicznych, wspólna weryfikacja projektu na podstawie rysunków 3D, bezpłatne dostarczanie próbek i plany optymalizacji kosztów, zapewniające dopasowanie produktu do warunków sprzętowych klienta i wymagań dotyczących redukcji kosztów.

Produkcja masowa: Możliwość śledzenia jakości przetwarzania CNC w całym procesie, 48-godzinna wizualna informacja zwrotna o postępie produkcji, kontrola jakości certyfikacji systemu ISO9001, wsparcie dla zarządzania zapasami VMI i reagowania na zamówienia awaryjne.

Obsługa posprzedażna: 24-miesięczny przedłużony okres gwarancji, diagnostyka globalnych problemów na miejscu w ciągu 48 godzin, bezpłatne świadczenie rozwiązań w zakresie aktualizacji procesów i iteracji, utworzenie bazy danych zużycia sprzętu klienta w celu wczesnego ostrzegania i konserwacji.

Szybka reakcja: Na zapytania i konsultacje dotyczące produktu można odpowiedzieć w ciągu 24 godzin.

Dlaczego warto wybrać Guanshuo

Oryginalna produkcja fabryczna, kontrola jakości: Guanshuo jest bezpośrednim producentem wału silnika z wielowypustem ewolwentowym, zapewniającym pełną kontrolę procesu, od surowców po gotowe produkty.

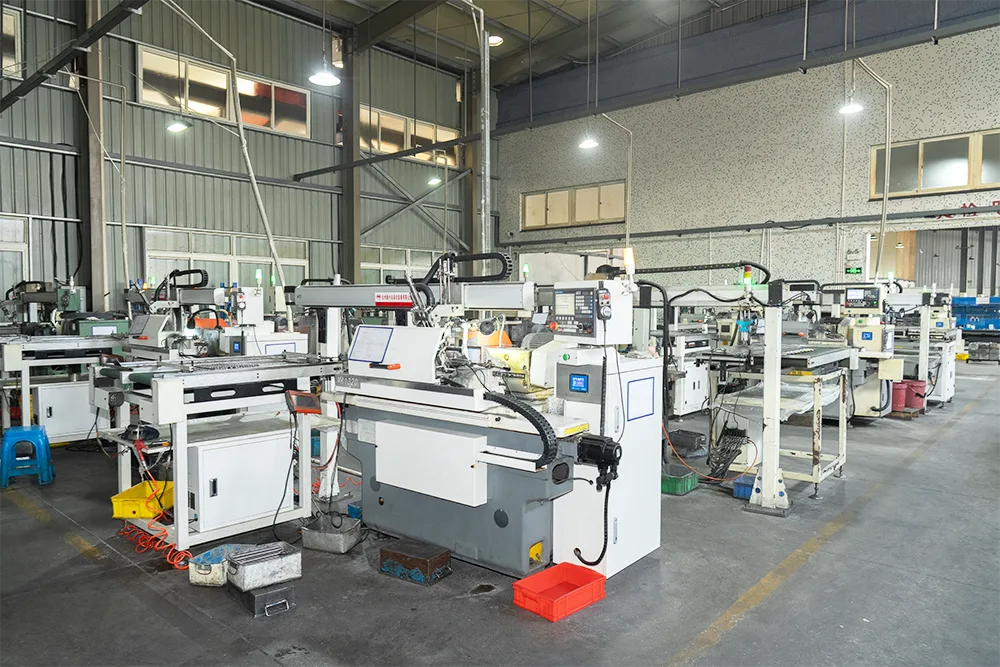

Zaawansowany sprzęt, wystarczająca zdolność produkcyjna: Zespół ponad 50 pracowników, 26 szlifierek do wałków CNC, 6 frezarek obwiedniowych i inny zaawansowany sprzęt zapewniają terminową realizację zamówień wielkoseryjnych.

Głęboka wiedza techniczna, wsparcie patentowe: 11 opatentowanych technologii obejmuje wiele podstawowych aspektów technicznych produktu i produktów pokrewnych.

Kompletne certyfikaty, systemy dźwiękowe: System certyfikacji ISO9001 obejmuje cały proces badań i rozwoju, produkcji i sprzedaży.

Kompleksowe usługi, bezproblemowa obsługa posprzedażna: Pełne wsparcie serwisowe w całym cyklu życia, od próbek po masową produkcję, od przedsprzedaży po sprzedaż.

Często zadawane pytania

P: Jaka jest największa przewaga splajnów ewolwentowych nad splajnami prostokątnymi?

Odp.: Dwie podstawowe zalety: automatyczne centrowanie – profil zęba w naturalny sposób zapewnia wyrównanie podczas montażu, osiągając wyższą współosiowość; i podział obciążenia na wiele zębów – obciążenia rozkładają się równomiernie na wiele zębów, zapewniając większą nośność, lepszą odporność na uderzenia i dłuższą żywotność.

P: Jaką chropowatość i dokładność powierzchni zęba może osiągnąć ten produkt?

Odp.: Chropowatość powierzchni zęba może osiągnąć Ra ≤0,8 ~ 1,6 μm, błąd wyrównania splajnu ≤0,015 ~ 0,03 mm, symetria ≤0,02 mm i zaokrąglenie korzenia zęba R0,3 ~ R0,8.

P: Jakiej technologii przetwarzania używa Guanshuo w przypadku tego produktu?

Odp.: Do wykańczania zewnętrznego koła stosuje się obróbkę obwiedniową lub frezowanie CNC w połączeniu z precyzyjnymi szlifierkami cylindrycznymi CNC do wykańczania zewnętrznego koła, a cały proces jest kontrolowany w ramach systemu ISO9001.

P: W jakich warunkach pracy nadaje się ten produkt?

Odp.: Nadaje się do scenariuszy przenoszenia dużych prędkości, wysokiej precyzji, średnich i dużych obciążeń, częstych obrotów do przodu i do tyłu oraz przenoszenia obciążeń udarowych, w tym nowych silników napędowych pojazdów energetycznych, silników o dużej prędkości, precyzyjnych wrzecion i sprzętu automatyki przemysłowej.

P: Jaka jest gwarancja i serwis Guanshuo?

Odp.: 24-miesięczna rozszerzona gwarancja, globalna diagnoza problemu w ciągu 48 godzin, bezpłatne rozwiązania w zakresie modernizacji procesów i odpowiedzi na zapytania w ciągu 24 godzin.

P: Jak mogę uzyskać wycenę wału silnika z wielowypustem ewolwentowym Guanshuo?

Odpowiedź: Prześlij zapytanie za pośrednictwem oficjalnej strony internetowej lub e-maila. Odpowiedz w ciągu 24 godzin, a wycena wyraźnie wskazuje kluczowe parametry.

P: Jaka jest wymienność tego produktu?

Odp.: Wysoka precyzja przetwarzania zapewnia dobrą wymienność, ułatwiając konserwację sprzętu i zarządzanie częściami zamiennymi oraz zmniejszając koszty konserwacji.
